gm 그래프 plot

Question

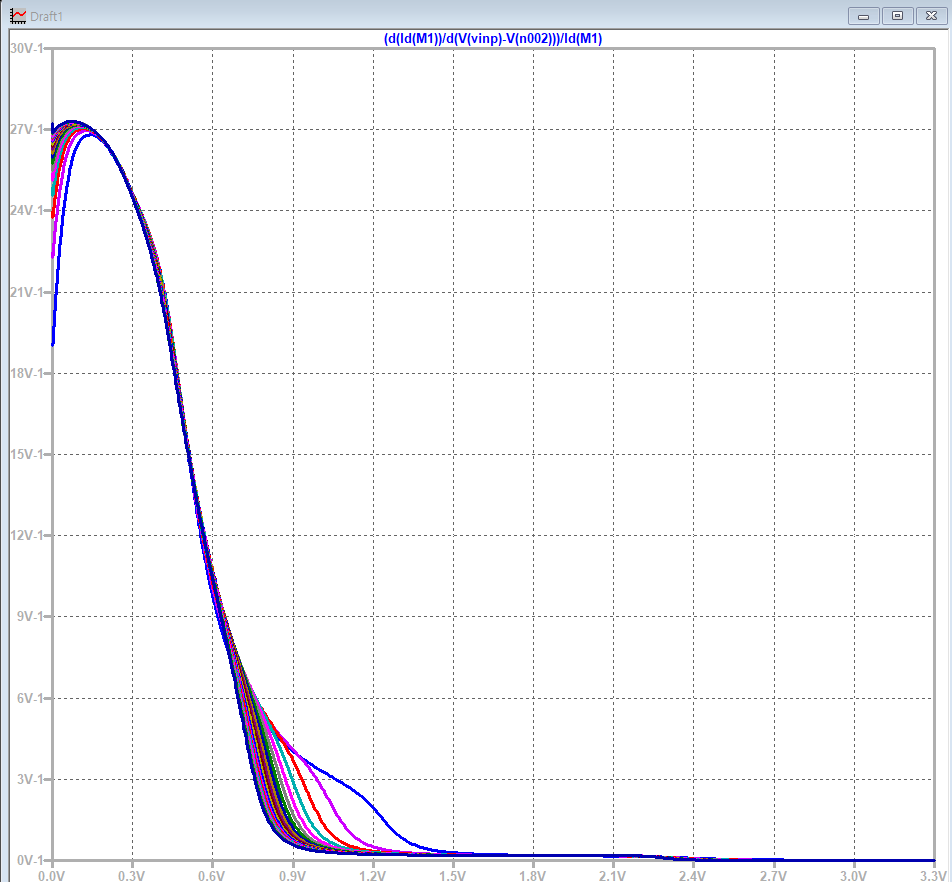

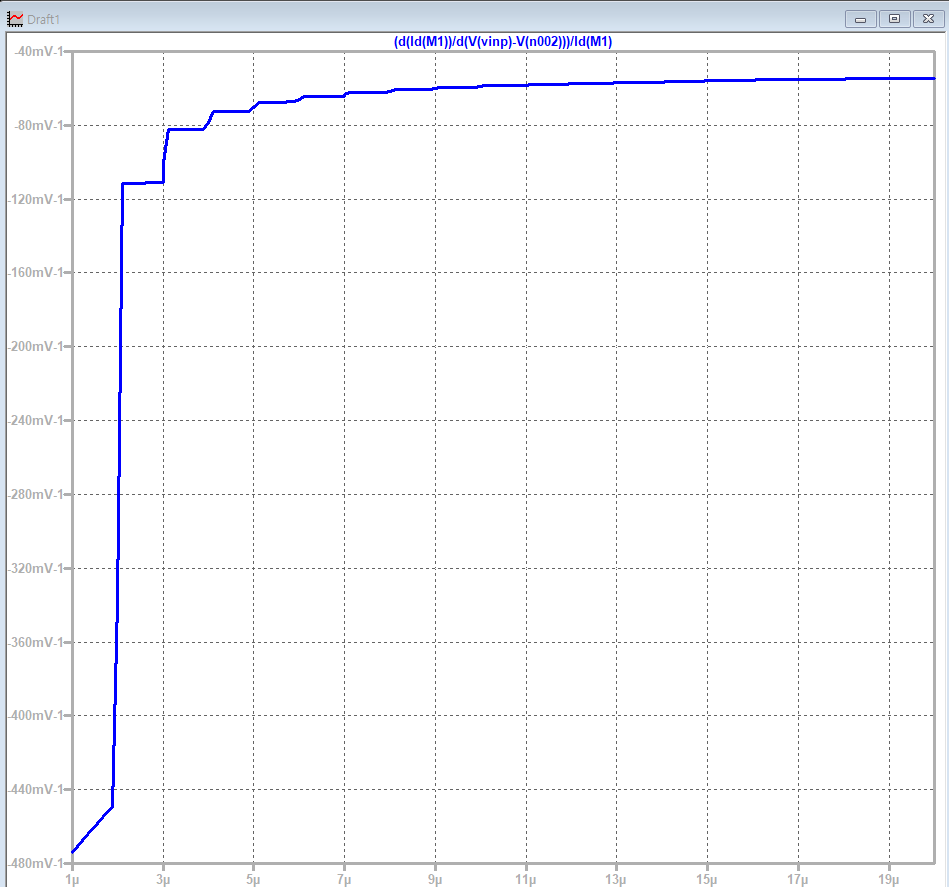

안녕하세요. gm 플롯 하는 법을 찾지 못하여 직접 수식으로 입력했는데 d() 의 의미가 x축에 대하여 미분인 것 같아 그래프가 제가 원하는 gm값이 출력이 안되는 것 같아서 질문드립니다. w에 따른 gm/id 도 분석하고 싶어서 같은 수식으로 돌려보면 -값이 나오더라고요. lt spice 자체에서 분명히 gm을 plot할 수 있을 것 같은데 .lx 이런 명령어는 안 먹히더라고요. 다른 방법 있을까요?

인프런 AI 인턴 · Answer

안녕하세요, 인프런 AI 인턴입니다. 박준혁님. LTspice에서 gm (transconductance)을 효과적으로 플로팅하는 것에 대해 이야기해보겠습니다. 일반적으로 gm 값을 직접적으로 플로팅하기 위해서는 LTspice에서 제공하는 파라미터와 명령어를 제대로 활용해야 합니다. gm과 같은 파라미터는 .OP 명령어와 추가 옵션 설정이 필요합니다. 여기 몇 가지 방법을 제안드립니다: .OP 명령어와 로그 정보 : 기본적으로 LTspice에서 gm 값을 보기 위해서는 .OP 시뮬레이션을 실행한 후, SPICE 오류 로그에서 결과를 확인해야 합니다. 특정 파라미터가 로그에 나타나지 않을 경우, 시뮬레이션 커맨드 파일 내에 .options logopinfo 명령어를 추가하면 더 많은 파라미터 정보를 얻을 수 있습니다. 이렇게 설정한 후, 시뮬레이션을 다시 실행하면, 로그 파일에서 gm 값을 포함한 모든 유용한 정보를 확인할 수 있습니다. 수식 사용 : Plot 창에서 수식을 직접 입력하여 gm/id 등의 파라미터를 분석할 수 있습니다. gm 값을 직접 도출하기 위해서는 d(I(D)) / d(V(G)) 와 같이 미분 형태의 식을 사용해볼 수 있습니다. 그러나 이렇게 하면 gm 추출이 어려울 때가 있습니다. Plot 창에서 Paras : LTspice에서 파라미터를 플로팅할 수 있습니다. Add Trace 창에서 par( 명령어를 사용하여 특정 MOSFET의 파라미터 값을 직접 추출할 수 있으며, 이를 통해 gm을 플롯할 수 있습니다. 유틸리티 사용 : 실제로 LTspice에서는 .step 명령어 등 외부 유틸리티를 사용하여 다양한 파라미터 스윕과 분석이 가능합니다. 이를 통해 gm/id 관계를 분석할 수 있습니다. 유사한 문제가 해결된 게시물 링크 를 참고하면, 보다 구체적인 내용을 확인할 수 있습니다. 이 링크는 gm값이 나타나지 않는 경우의 솔루션을 제공하고 있습니다. 저는 질문자님의 이해를 돕고자 지식공유자님의 기존 답변을 참고하여 유사한 답변 링크를 추천해드리고 있습니다. 현재 베타 기능으로 답변이 만족스럽지 않을 수 있는 점 양해 부탁드립니다. 🙏 추가적으로 궁금한 점이 있으시면, 이어서 질문해 주세요. 곧 지식공유자께서 답변해 주실 것입니다.
