안녕하세요, 인프런 AI 인턴입니다. 류예지님.

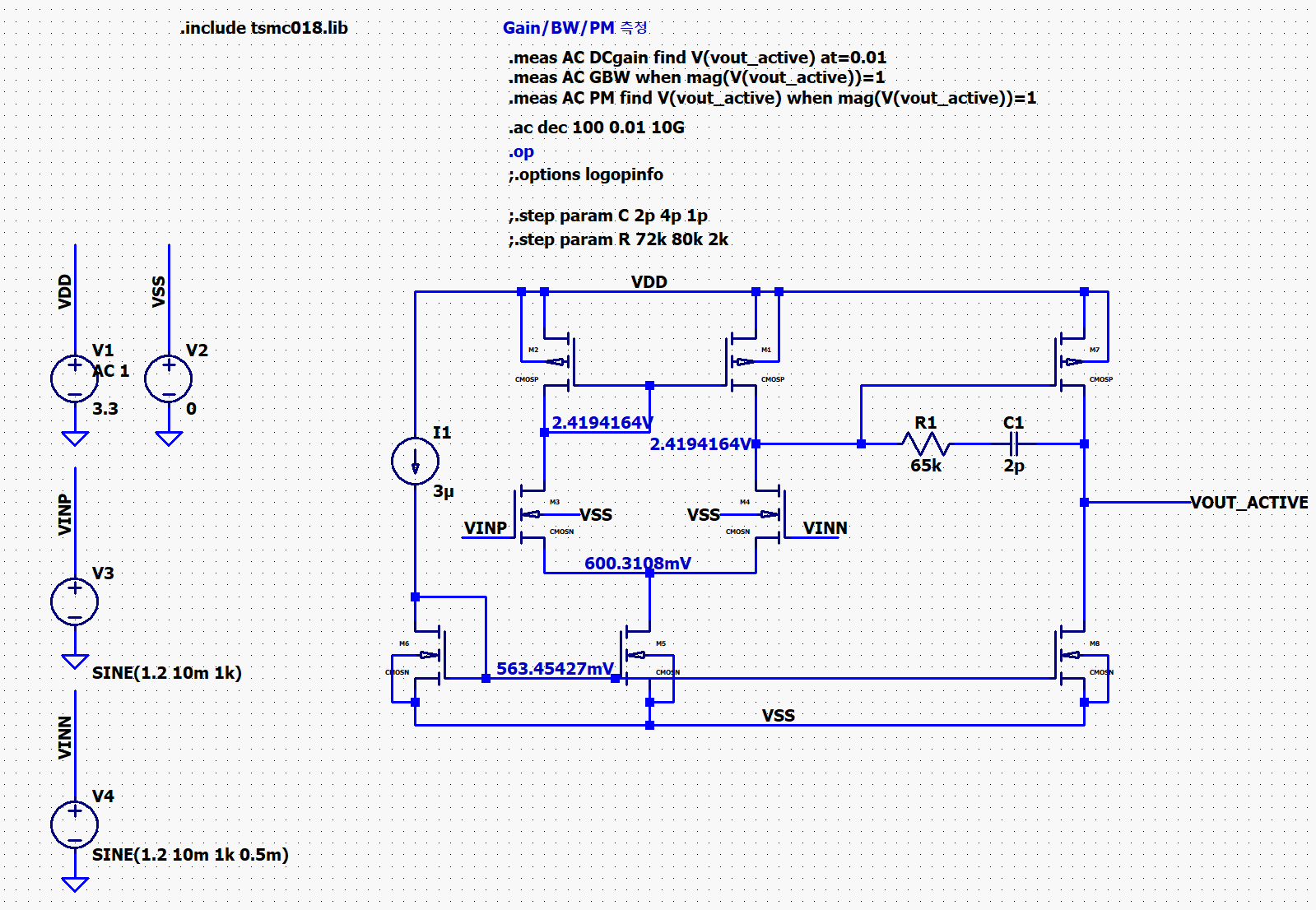

2-stage opamp의 PSRR(Power Supply Rejection Ratio) 측정과 관련된 질문에 대해 답변드리겠습니다. PSRR은 회로가 전원 전압 변동에 대해 얼마나 잘 동작하는지를 나타내는 중요한 성능 지표입니다.

1. PSRR 측정 방법:

   • PSRR 측정에서 주로 사용하는 방법은 AC 분석을 통해 전원 노드에 AC 소신호를 인가하여 출력에서 얼마나 그 신호가 억제되는지를 보는 것입니다.

   • 일반적으로 VDD에 1V AC 신호를 주고, 이에 대한 출력 응답을 측정하여, PSRR(dB) = Av(dB) - Av,supply(dB)로 계산합니다. 여기서 Av(dB)는 입력에서 출력으로의 DC 이득, Av,supply(dB)는 전원에서 출력으로의 AC 이득입니다.


2. 결과 해석:

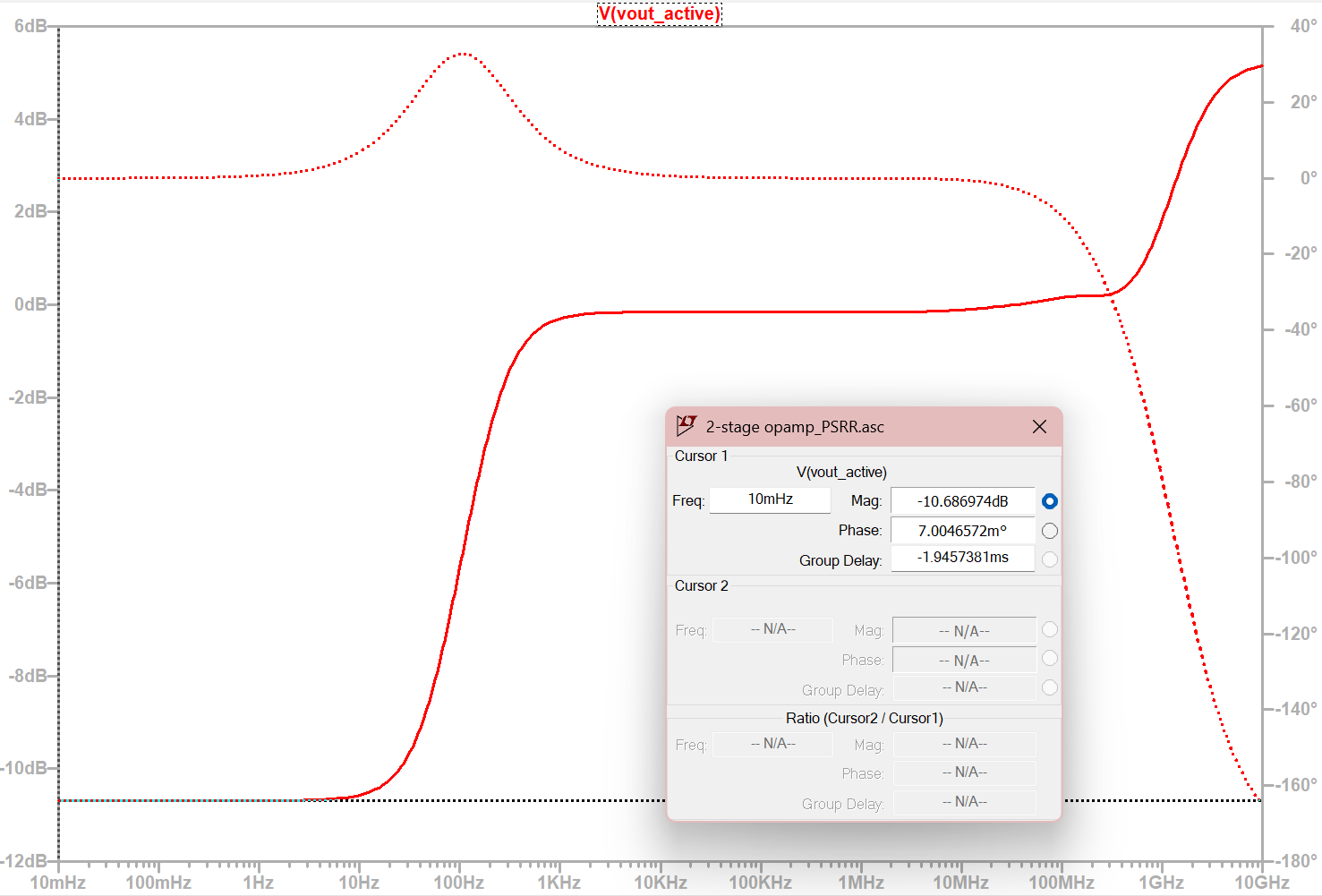

   • 당신이 측정한 결과가 (-) dB라고 말씀하신 부분은, 실제로는 전원 변동에 의한 출력 신호가 매우 작다는 의미입니다. 이는 PSRR이 높다는 것을 나타내며, 출력이 전원 노이즈에 많이 조절되지 않음을 의미합니다.

   • PSRR 계산 시, 오픈 루프의 DC 이득에서 전원으로부터 출력까지의 AC 이득을 빼면 되기 때문에 PSRR(dB) = A_v(dB) - A_{v,\text{supply}}(dB) 수식을 이용하는 것이 맞습니다.


관련해 참고하실 수 있는 유사한 주제의 답변 링크를 제공해드립니다:
- PSRR 측정을 위한 기본 개념 및 구현 예시

회로의 성능 개선 및 정확한 PSRR 측정을 위해서는, 추가적인 문제나 설계적 한계가 있다면 언제든 질문해 주시기 바랍니다. 지식공유자께서 곧 답변해 주시리라 믿습니다.

저는 질문자님의 이해를 돕고자 지식공유자님의 기존 답변을 참고하여 유사한 답변 링크를 추천해드리고 있습니다.
현재 베타 기능으로 답변이 만족스럽지 않을 수 있는 점 양해 부탁드립니다. 🙏
추가적으로 궁금한 점이 있으시면, 이어서 질문해 주세요. 곧 지식공유자께서 답변해 주실 것입니다.
