안녕하세요

single stage랑 current mirror 시뮬레이션을 활용하는 부분에서 질문이 2개 있습니다.

첫 번째 질문) 강의처럼 Dc operating simulation을 돌리고 나서 gm이나 캐패시턴스 등 값을 보려고

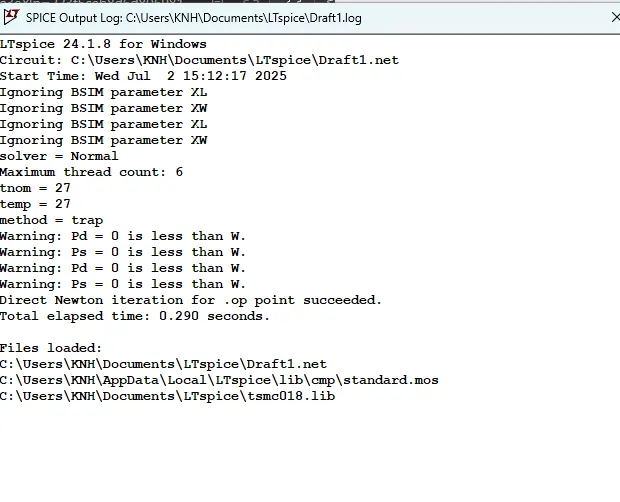

SPICE Output Log에 들어가니 아래 사진처럼 아무런 파라미터 값들이 뜨지 않습니다.

( 삼코치님께서 올리신 test 파일 말고 제가 따로 똑같이 도면 작성하고 설정해서 시뮬 돌렸습니다. 삼코치님께서 올리신 test 파일로 돌려도 아래처럼 파라미터 값들이 안 뜨더라고요ㅠㅠ )

두 번째 질문) 삼코치님과 똑같이 설정하고 시뮬레이션을 돌리는데 파형에서의 값들이 다르게 나옵니다..! 예를 들면

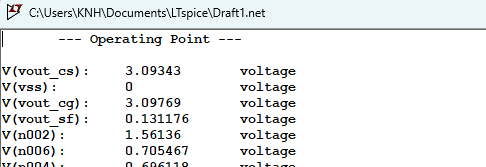

a. single stage amp에서의 dc operating point 시뮬을 돌리면 삼코치님께서는 Vout_cs 값이 1.36702, Vout_cg=1.46888 이런 식으로 나오는데 저는 아래처럼 나옵니다 .. 같은 라이브러리를 쓰고 전압 값 들도 다 똑같이 설정했는데 이럴 수 있는 부분일까요 ..?

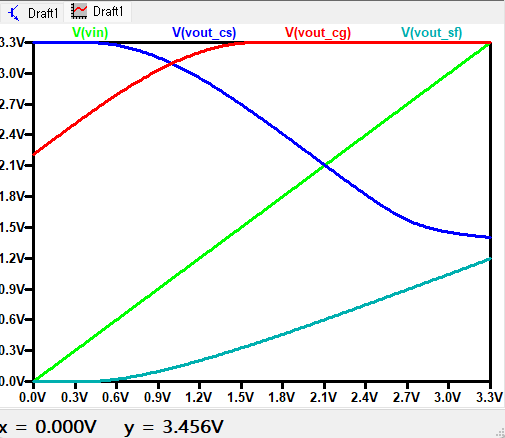

b. 위에 꺼 외에도 아래 첫 번째 그림처럼 dc sweep 돌리고 나서 파형을 확인할 때도 삼코치님의 파형과 비슷하게 나오는데 시작하는 지점이나 떨어지는 지점에서의 값들이 좀 차이가 있습니다..

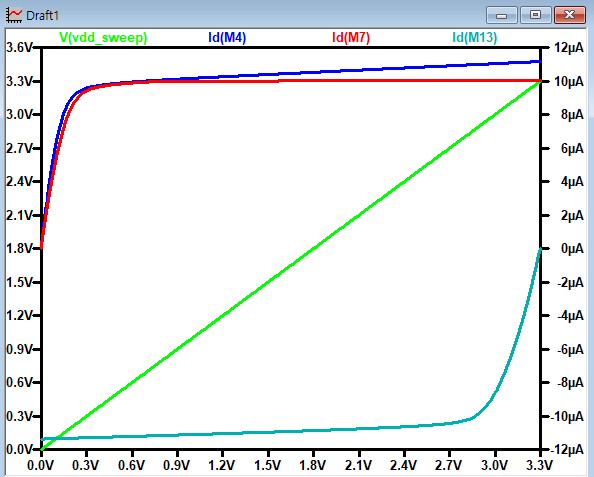

+아래의 두 번째 그림도 마찬가지로 current mirror랑 cascode 쌓았을 때의 파형들을 보기 위한 DC sweep을 돌릴 때도 다르게 나옵니다 ..ㅠㅠ 이건 파형도 다르게 나왔네요..

다 지우고 다시 설정하고 여러 번 해도 마찬가지입니다. 삼코치님께서 올려주신 TSMC 라이브러리랑 cmosn, cmosp 등 으로 사용하고 회로도에도 라이브러리를 다 물렸는데도 다르게 나와서 의문입니다..

혹시 제가 실수하고 있는 게 있는지 궁금합니다. 왜 이렇게 나오는지 알려주시면 감사하겠습니다..
