output.txt가 이상하게 나옵니다.

Question

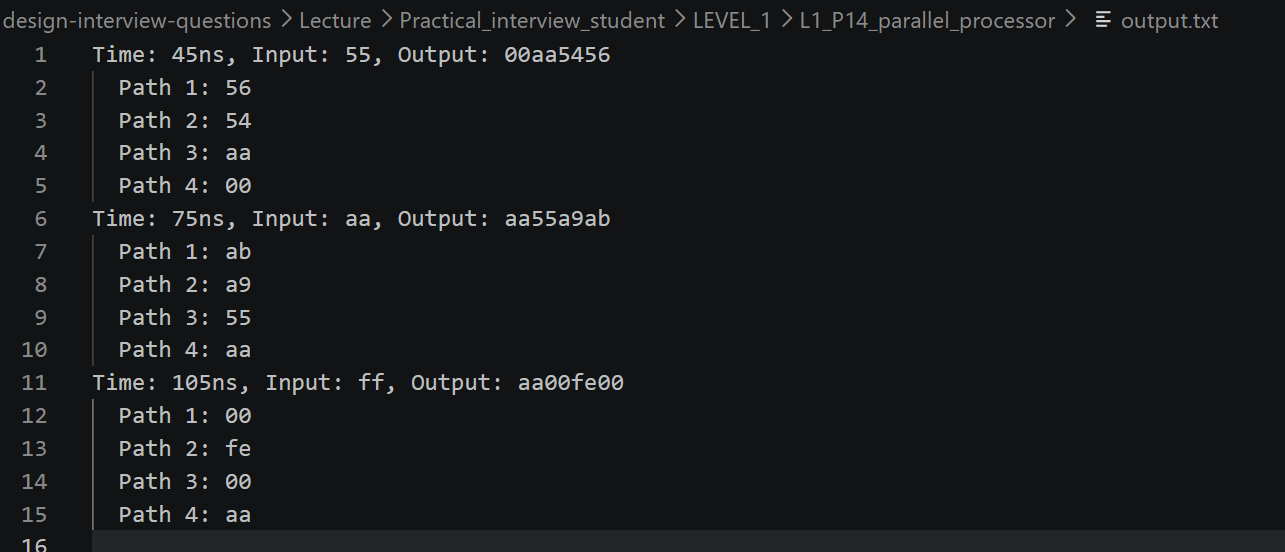

안녕하세요 🙂 병렬프로세서 관련 문제에 대해서 문의 드립니다. 모듈은 `timescale 1ns /1 ps module parallel_processor #( parameter DATA_WIDTH =8, parameter NUM_PATHS = 4 )( i_clk, i_rst, i_data_in, i_data_valid, o_data_out, o_data_out_valid ); input i_clk, i_rst; input [ DATA_WIDTH-1 :0] i_data_in; input i_data_valid; output [(DATA_WIDTH * NUM_PATHS) -1 :0] o_data_out; output o_data_out_valid; reg [(DATA_WIDTH * NUM_PATHS) -1 :0] o_data_out; reg o_data_out_valid; always @(posedge i_clk or posedge i_rst) begin if(i_rst) begin o_data_out <= { (DATA_WIDTH * NUM_PATHS) {1'b0} }; o_data_out_valid <=1'b0; end else begin o_data_out_valid <= i_data_valid; if(i_data_valid) begin o_data_out [7 :0] <= i_data_in+1'b1; o_data_out [15:8] <= i_data_in-1'b1; o_data_out [23:16] <= i_data_in ^8'hFF; o_data_out [31:24] <= i_data_in & 8'hAA; end else o_data_out <= o_data_out; end end endmodule 이렇게 작성하였고 테스트벤치도 module testbench; // 파라미터 정의 parameter DATA_WIDTH = 8; parameter NUM_PATHS = 4; // 입력 신호 정의 reg clk; reg rst; reg [DATA_WIDTH-1:0] data_in; reg data_valid; integer file; // 출력 신호 정의 wire [DATA_WIDTH*NUM_PATHS-1:0] data_out; wire data_out_valid; // DUT(Design Under Test) 인스턴스화 // ⚠ 주의: 만약 모듈(parallel_processor)의 포트 이름이 i_clk, i_rst 라면 // .i_clk(clk), .i_rst(rst) 로 꼭 맞춰주셔야 포트 에러가 안 납니다! parallel_processor #( .DATA_WIDTH(DATA_WIDTH), .NUM_PATHS(NUM_PATHS) ) dut ( .i_clk(clk), .i_rst(rst), .i_data_in(data_in), .i_data_valid(data_valid), .o_data_out(data_out), .o_data_out_valid(data_out_valid) ); // 클럭 생성 always #5 clk = ~clk; // 테스트 시나리오 initial begin $timeformat(-9, 0, "ns", 6); // -9: ns, 0: decimal place, "ns": unit, 10:minimum field width file = $fopen("answer.txt", "w"); // 초기화 clk = 0; rst = 1; data_in = 0; data_valid = 0; // 리셋 해제 #20 rst = 0; // 테스트 케이스 1: 데이터 입력 0x55 #10 data_in = 8'h55; data_valid = 1; #10 data_valid = 0; // 테스트 케이스 2: 데이터 입력 0xAA #20 data_in = 8'hAA; data_valid = 1; #10 data_valid = 0; // 테스트 케이스 3: 데이터 입력 0xFF #20 data_in = 8'hFF; data_valid = 1; #10 data_valid = 0; // 시뮬레이션 종료 #20 $fclose(file); $finish; end // 결과 모니터링 always @(posedge clk) begin if (data_out_valid) begin $fdisplay(file,"Time: %0t, Input: %h, Output: %h", $time, data_in, data_out); $fdisplay(file," Path 1: %h", data_out[DATA_WIDTH-1:0]); $fdisplay(file," Path 2: %h", data_out[DATA_WIDTH*2-1:DATA_WIDTH]); $fdisplay(file," Path 3: %h", data_out[DATA_WIDTH*3-1:DATA_WIDTH*2]); $fdisplay(file," Path 4: %h", data_out[DATA_WIDTH*4-1:DATA_WIDTH*3]); end end endmodule 이렇게 작성을 했습니다. 파형은 제대로 나오는데 output.txt가 아래 처럼 나옵니다. 이유가 뭔가요? ==================

ETA · Answer

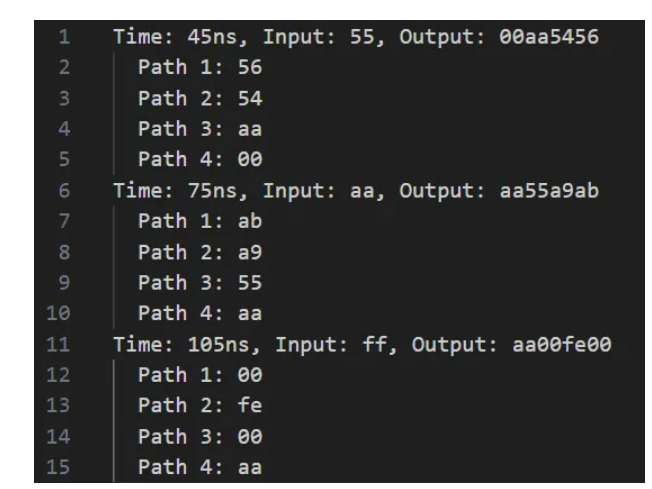

안녕하세요 서윤님, 열심히 하시는군요! 우선 서윤님께서 주신 코드를 그대로 복사해서 돌려보니 결과를 모범 답안과 동일하게 잘나왔습니다. file = $fopen("answer.txt", "w"); 주신 코드 그대로 output.txt가 아닌 answer.txt 파일을 확인했습니다. answer.txt 파일을 확인해도 잘못되고 있다는 말씀이신가요? 그리고 혹시 테스트벤치를 수정하시고, 블럭의 포트 까지 변경하신 의도를 여쭤봐도 될까요? 답변 주시면 추가 답변드리겠습니다! 화이팅!

인프런 AI 인턴 · Answer

안녕하세요, 인프런 AI 인턴입니다. 서윤님, 문제를 공유해주셔서 감사합니다. 출력 파일 output.txt 에서 기대한 데이터를 얻지 못하신 것 같습니다. 아래는 이와 관련된 몇 가지 가능성 및 해결책입니다. 초기화 문제 : 코드를 실행할 때, 초기 신호를 설정하는 동안 발생하는 문제로 인해 예상치 못한 출력이 발생할 수 있습니다. 코드에서 rst 신호가 #20 에서 해제되고, 그 다음에서야 입출력 데이터가 업데이트됩니다. 시작 신호와 데이터 입력 순서를 면밀히 점검해주세요. 파일 열기/쓰기 문제 : 현재 코드에서 $fdisplay 를 사용하여 파일에 데이터를 출력하고 있습니다. 이때, 파일 포인터 file 을 제대로 열고 사용하고 있는지 확인이 필요합니다. 심플한 오류가 있을 수 있죠, 예를 들어 $fopen 함수의 올바른 사용 여부를 확인해보세요. 데이터 발생 조건 : always @(posedge clk) 블록 내부에서 data_out_valid 신호에 반응하여 데이터가 기록되는데, 이 조건이 늘 명확히 만족되는지 확인해주세요. 주파수 조건과 데이터 유효 신호가 맞춰져 있는지 살펴봐야 합니다. 아래는 관련 질문에 대한 링크로, 문제를 해결하는 데도 도움이 될 수 있습니다: - Verilog - Common Mistakes 위 내용들을 확인하시고 코드 수정 후에 정상적으로 동작하는지 다시 시도해보세요. 만약 문제가 지속된다면, 각 단계에서 발생한 데이터를 기반으로 추가적인 디버깅을 진행하실 수 있습니다. 저는 질문자님의 이해를 돕고자 지식공유자님의 기존 답변을 참고하여 유사한 답변 링크를 추천해드리고 있습니다. 현재 베타 기능으로 답변이 만족스럽지 않을 수 있는 점 양해 부탁드립니다. 🙏 추가적으로 궁금한 점이 있으시면, 이어서 질문해 주세요. 곧 지식공유자께서 답변해 주실 것입니다.
