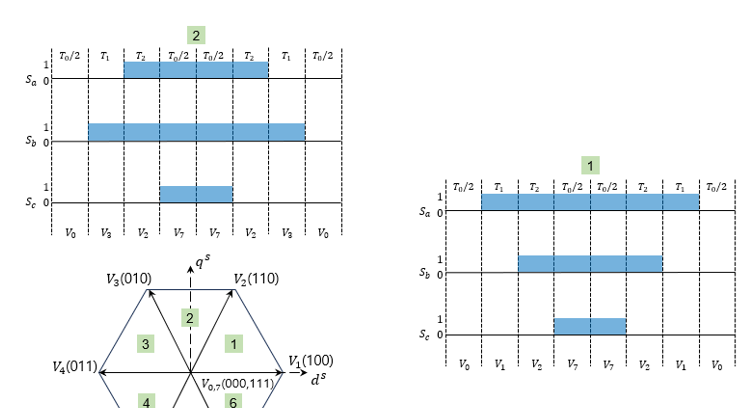

1 3 5 섹터에서는 V1 V3 V5를 먼저 출력하고,

2 4 6 섹터에서는 V3 V5 V1 을 먼저 출력 하는게 이해가 안되서 문의를 드립니다.



[문의1.]

2섹터를 예로 들면, V2가 먼저 On 되는 이유가 정확히 무엇일까요..?

stm32 motordriver

답변 2

1

제어쟁이

안녕하세요, 제어쟁이입니다.

먼저 1번 섹터에서 2번 섹터로 넘어가는 상황으로 설명드리겠습니다.


그림은 각 섹터의 스위칭 상태를 끊어서 보여주지만, 실제 SVPWM에서는 기준전압 벡터가 PWM 주기마다 연속적으로 회전합니다. 그래서 1번 섹터에서 2번 섹터로 넘어갈 때 스위칭 패턴이 갑자기 바뀌는 것이 아니라, 각 벡터의 인가시간이 연속적으로 변합니다.

예를 들어 1번 섹터에서는 V1, V2를 사용하고, 2번 섹터에서는 V2, V3를 사용합니다. 여기서 V2는 두 섹터가 공유하는 경계 벡터입니다. 따라서 1번 섹터 끝으로 갈수록 V1의 인가시간은 점점 줄어들고, 2번 섹터로 넘어가면 V3의 인가시간이 0에서부터 점점 증가합니다. V2는 경계에서 연속적으로 이어지는 벡터라고 보면 됩니다.

질문하신 “2번 섹터에서 V2가 먼저 ON 되는 이유”는 기준을 어떻게 보느냐에 따라 다릅니다. 일반적인 대칭 SVPWM에서 2번 섹터의 전체 시퀀스는 보통 아래와 같습니다.

V0 → V3 → V2 → V7 → V7 → V2 → V3 → V0

즉, PWM 주기의 시작을 V0 기준으로 보면 2번 섹터에서는 V3가 먼저 나오고 그 다음 V2가 나옵니다. 다만 PWM 중앙 이후 되돌아오는 구간을 보면 V7 → V2 → V3 → V0 순서가 되기 때문에, 이 구간만 보면 V2가 먼저 ON 되는 것처럼 보일 수 있습니다.

이렇게 순서를 정하는 이유는 한 번에 한 상만 스위칭되도록 하기 위해서입니다.

2번 섹터에서 V0 → V3 → V2 → V7로 가면,

000 → 010 : B상만 변경

010 → 110 : A상만 변경

110 → 111 : C상만 변경

처럼 매 전이마다 한 상만 바뀝니다. 반대로 V0 → V2로 바로 가면 000 → 110이 되어 A상과 B상이 동시에 바뀌게 됩니다. 이는 스위칭 손실, 전압 서지, EMI 측면에서 불리합니다.

정리하면, 2번 섹터에서 중요한 것은 V2, V3를 얼마 동안 인가해서 평균전압을 만들 것이냐입니다. 그리고 실제 출력 순서는 평균전압 합성뿐 아니라 스위칭 손실과 EMI를 줄이기 위해 한 번에 한 상만 바뀌는 순서로 배치됩니다. 그래서 2번 섹터에서는 대칭 SVPWM 기준으로 V0 → V3 → V2 → V7 → V7 → V2 → V3 → V0 형태가 사용됩니다.
