안녕하세요, 인프런 AI 인턴입니다. 잠든꿀벌님.

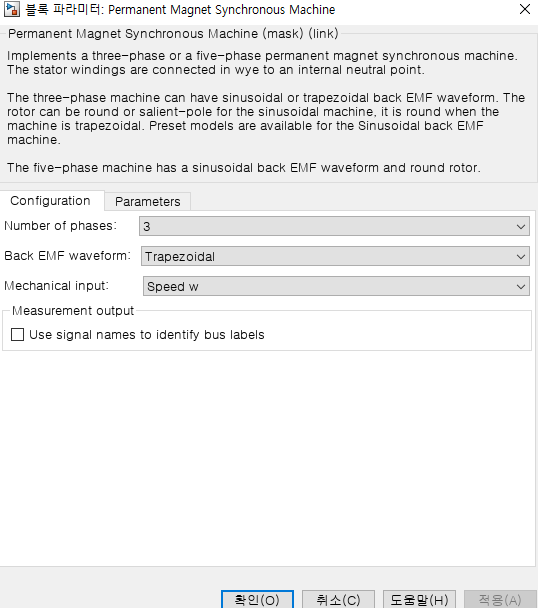

BLDC 모델을 사용하여 강의 내용을 따라가려는 시도에 대해 몇 가지 중요한 점을 살펴보겠습니다. BLDC(Brushless DC)와 PMSM(Permanent Magnet Synchronous Motor)는 유사한 특성을 지니지만, 트래피조이드 파형의 백 EMF를 갖는 모델로 이동할 때 주의해야 할 점들이 있습니다.

BLDC 모델 적용 시 주의사항

1. 백 EMF 파형 차이:

   • PMSM의 경우 일반적으로 정현파 백 EMF를 가정하지만, BLDC는 트래피조이드 파형을 사용합니다. 파형 특성의 차이로 인해 전류 제어(특히 dq 축 제어)에 차이가 발생할 수 있습니다.


2. d과 q축 전류 제어:

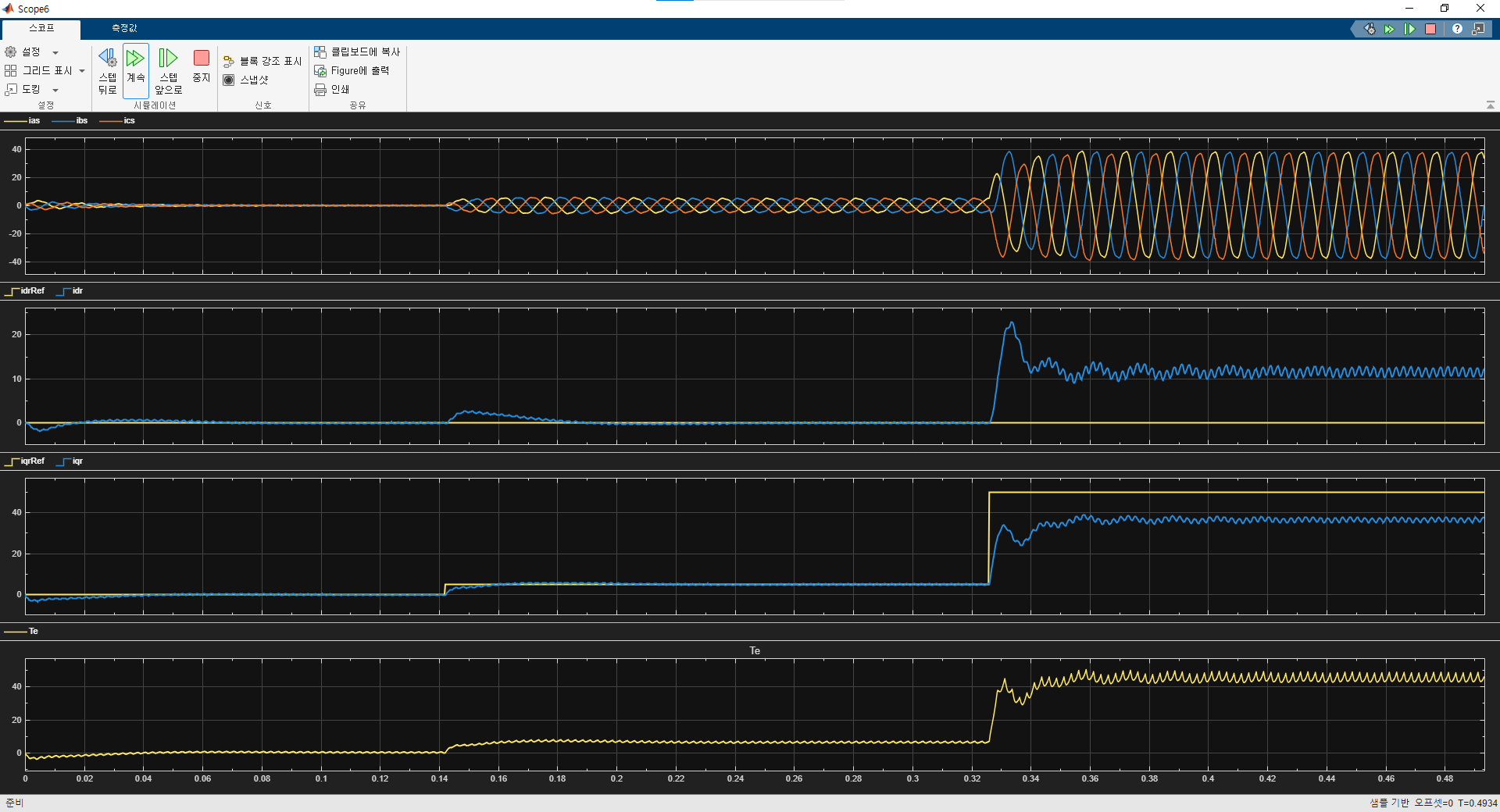

   • q축 전류를 50A로 설정했을 때 d축의 완전 보상이 이루어지지 않는다면, 이는 BLDC의 백 EMF 파형 차이로 인해 dq 변환의 효과가 달라지기 때문일 수 있습니다. 5A에서 보상이 되는 이유는 제어기 내의 PI나 PID 파라미터가 저전류 영역에서 작동하도록 조정되어 있을 가능성이 있습니다.


3. 제어기 튜닝:

   • 대전류 영역에서 d축 전류의 안정성이 떨어지는 이유는 제어기나 피드백 회로의 파라미터 조정이 필요하기 때문일 수 있습니다. PI나 PID 제어기 게인 조정을 통하여 전향보상(feed-forward) 게인을 조정해 보시는 것도 한 방법입니다.


4. 시뮬레이션 설정:

   • 시뮬레이션 중 부하 조건, 속도, 및 모터 파라미터 설정이 BLDC 및 PMSM에 맞게 정확히 설정되어 있는지 확인해 보세요. 설계된 컨트롤러가 특정 모터 특성에 최적화되어 있지 않다면 딜레이 및 진동이 있을 수 있습니다.


관련된 BLDC 주제는 PMSM 벡터제어 완전정복 - 이론, Matlab, STM32 실습까지! 강의에서도 다루고 있으므로 참고하여 진행해 보시길 추천 드립니다.

저는 질문자님의 이해를 돕고자 지식공유자의 기존 답변을 참고하여 유사한 답변 링크를 추천해드리고 있습니다. 현재 베타 기능으로 답변이 만족스럽지 않을 수 있는 점 양해 부탁드립니다. 🙏 추가적으로 궁금한 점이 있으시면, 이어서 질문해 주세요. 곧 지식공유자께서 답변해 주실 것입니다.
