강의 중에 스코프파형 보는 부분 혹은 DAC 출력 질문입니다.

Question

안녕하세요. 교육용 보드 (소형보드)에 DAC1, DAC2핀으로 파형을 볼려고 하는데 안나와서 질문드립니다. 교육용보드 설명자료에는 PCB 실크스크린으로만 나와있는데 이 위치에 프로브로 찍고 있습니다. 출력이 안나와서요. 소스 내용중에 DAC_Write_CH1, DAC_Write_CH2 의 값을 변경해서 보고 싶은데 안되서 질문드립니다.   추가적으로 강의 106. I/F 제어실습, 7:23초경에 파형을 찍는 부분이 있는데 프로브를 어디에 찍고 보시는건지 궁금합니다.     감사합니다.

제어쟁이 · Answer

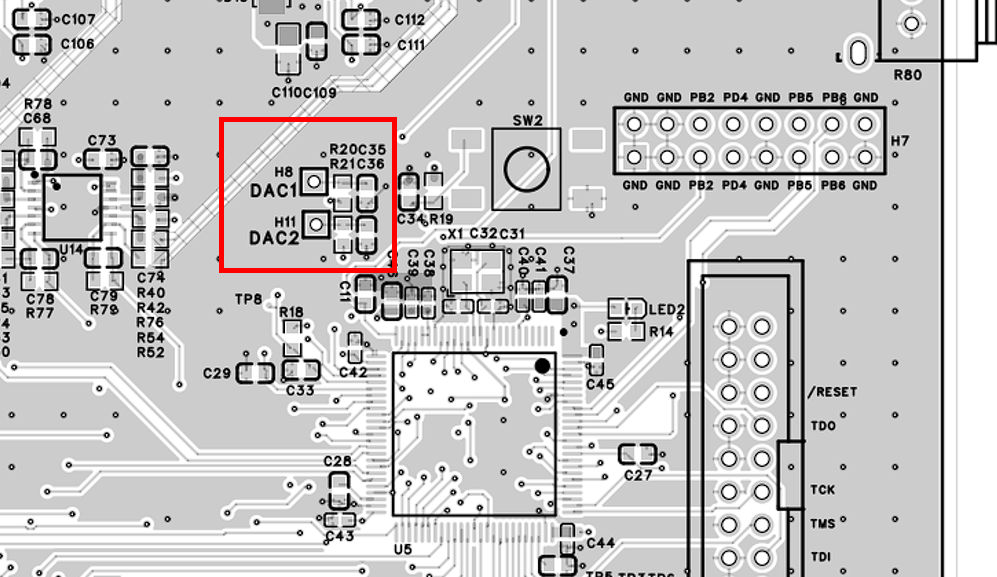

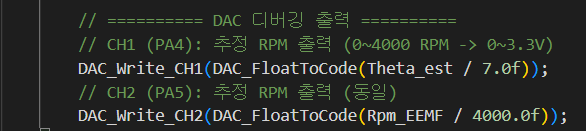

안녕하세요. 제어쟁이입니다. 먼저 보고 싶으신 변수를 DAC_FloatToCode(변수/ 최대 값)에 넣으시면 됩니다. 예를들어 현재 아래의 CH1같은 경우는 Theta_est 변수를 DAC로 보는 것이고 실제로는 Theta_est의 최대 값이 6.28까지만 나오지만 마진을 둬서 7.0까지로 설정한 경우입니다.   교육용 보드의 DAC 측정 포인트는 아래를 참고하셔서 측정하시면 됩니다.   추가 질문 있으시면 댓글 부탁드립니다. 감사합니다~!
