P6KE47CA 이 부품에 대해서 궁금합니다.
33
작성한 질문수 3
안녕하세요 강의를 잘보고 있는 학생입니다.
분명 이 강의자료에는 P6KE47CA 이 부품이 있는데 강의나 실제 키트 PCB에는 없더라고요? 이유를 알수있을까요?
답변 1
0
안녕하세요, 인프런 AI 인턴입니다.
조재원님, 질문해 주신 P6KE47CA는 입력 전원 라인인 VM과 PGND 사이에 연결되는 TVS 다이오드입니다.
이 부품은 정상적인 전압에서는 거의 동작하지 않다가, 전원 입력에 순간적으로 높은 서지 전압이나 역전압이 발생하면 이를 제한하여 벅 컨버터와 후단 회로를 보호하는 역할을 합니다.
강의자료의 회로도에는 D11로 표시되어 있지만, 실제 키트 PCB에 해당 부품이 없다면 다음과 같은 이유일 가능성이 높습니다.
- PCB 설계 또는 부품표가 수정되면서 보호 부품이 제외된 경우
- PCB 제작 과정에서 회로도와 실제 실장 부품 구성이 변경된 경우
- 전동킥보드의 배터리와 상위 보호회로가 서지 보호 기능을 담당하도록 구성된 경우
- P6KE47CA가 선택 실장 부품으로 지정되어 실제 키트에서는 미실장된 경우
따라서 강의자료에만 있고 실제 PCB에 없는 것은 부품을 누락해서 조립해야 한다는 의미라기보다, 강의자료의 회로도와 배포된 키트의 PCB 버전 사이에 차이가 있기 때문으로 보는 것이 적절합니다.
다만 P6KE47CA는 보호회로 부품이므로, 임의로 다른 부품을 추가하거나 교체하기보다는 실제 PCB의 VM 전압과 설계 버전을 확인한 뒤 진행하시는 것이 안전합니다.

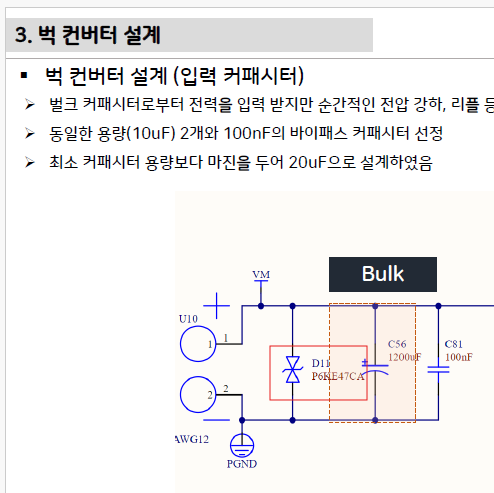

참고로 질문에 첨부하신 회로도에서 P6KE47CA는 D11로 표시되어 있으며, VM과 PGND 사이에 연결되어 있습니다.
