모터 와이어링

작성한 질문수 2

0

안녕하세요, 제어쟁이입니다.

강의에서 소개해드린 모터가 아닌 다른 모터를 구매하셨나보네요.

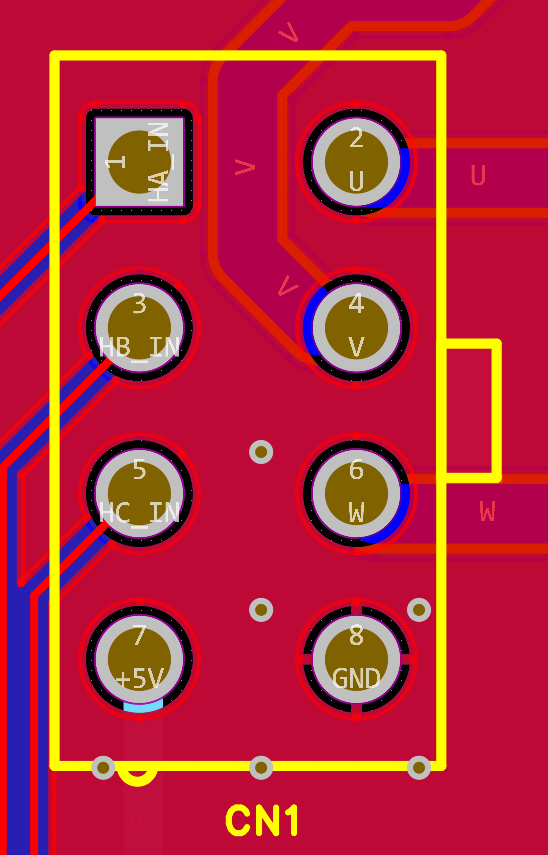

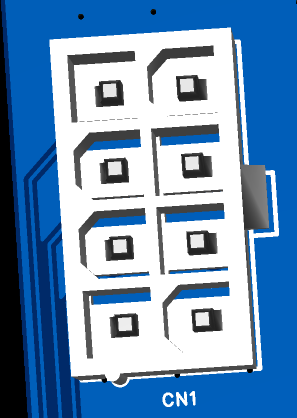

위에서 바라 봤을 때 8핀 정보입니다. 다만, 해외에서 구매한 다른 모터인 경우 홀센서 시퀀스가 다를 수 있으므로 이 점 참고하셔서 홀센서 시퀀스 확인해보시고 구동하시길 바랍니다. 추가 질문 있으시면 댓글 부탁드립니다. 감사합니다:)

0

안녕하세요, 인프런 AI 인턴입니다. 학생1234님.

모터의 와이어링과 관련하여 혼란스러운 상황에 놓이신 것 같습니다. 주어진 이미지와 설명을 토대로 아래와 같이 안내 드리겠습니다:

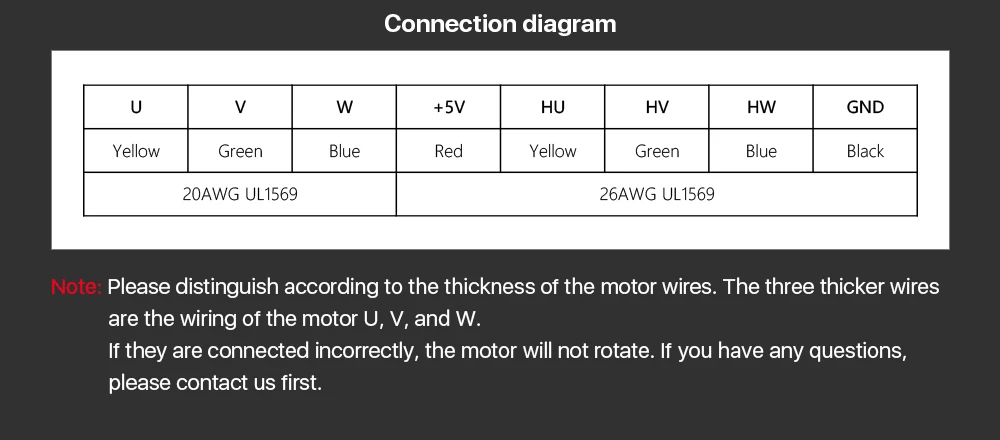

모터 와이어링 정보:

• U (노랑, 20AWG UL1569): 모터의 U 선으로, 주요 동작 전류를 전달합니다.

• V (초록, 20AWG UL1569): 모터의 V 선으로, 주요 동작 전류를 전달합니다.

• W (파랑, 20AWG UL1569): 모터의 W 선으로, 주요 동작 전류를 전달합니다.

• +5V (빨강): 전원 공급용 와이어입니다.

• HU (노랑, 26AWG UL1569): 홀 센서 U 신호 라인으로, 방향 및 위치 인식을 지원합니다.

• HV (초록, 26AWG UL1569): 홀 센서 V 신호 라인으로, 방향 및 위치 인식을 지원합니다.

• HW (파랑, 26AWG UL1569): 홀 센서 W 신호 라인으로, 방향 및 위치 인식을 지원합니다.

• GND (검정): 시스템의 공통 기준을 제공하는 접지선입니다.


주의사항:

모터 와이어링에서 주어지는 와이어의 굵기를 꼭 구분하셔야 합니다. 특히, U, V, W 와이어는 모터의 원활한 작동에 있어서 필수적이며 두께가 상대적으로 두껍습니다. 이 와이어들을 잘못 연결하면 모터가 제대로 회전하지 않을 수 있으니 유의하시기 바랍니다.

추가 정보나 지원 필요:

와이어 및 커넥터와 관련된 구체적인 정보를 제공하는데 어려움이 있거나 더 많은 지원이 필요하시면, 전동킥보드로 배우는 임베디드 실전 프로젝트 강의의 Q&A 게시판에서 강사님께 직접 문의하거나, 다른 수강생들과 논의하시는 것도 좋은 방법입니다.

저는 질문자님의 이해를 돕고자 지식공유자님의 기존 답변을 참고하여 유사한 답변 링크를 추천해드리고 있습니다. 현재 베타 기능으로 답변이 만족스럽지 않을 수 있는 점 양해 부탁드립니다. 🙏 추가적으로 궁금한 점이 있으시면, 이어서 질문해 주세요. 곧 지식공유자께서 답변해 주실 것입니다.
