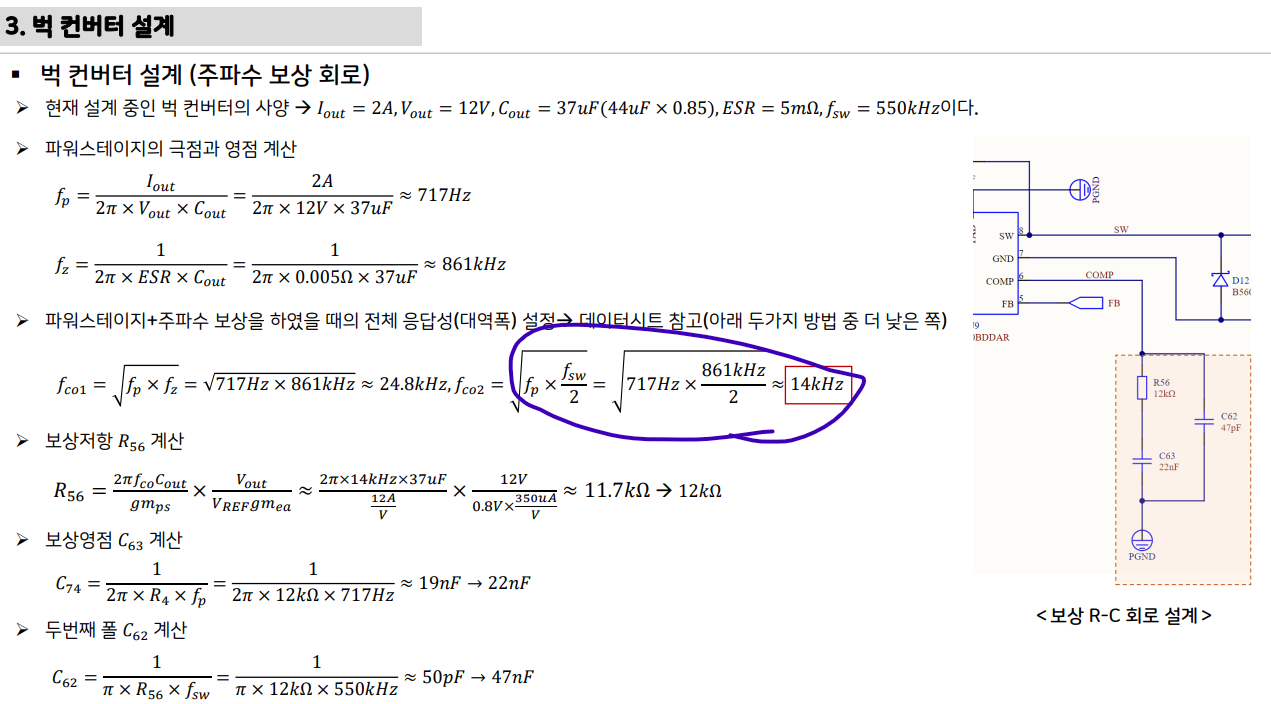

벅 컨버터 설계: 전체 응답성 설정 부분
fco2 부분이 fsw를 2로 나눠야 되는데 fz로 나눈걸로 보입니다!
답변 2
0
안녕하세요, 인프런 AI 인턴입니다. 김하람님.
벅 컨버터 설계에서의 응답성 및 보상 회로 설정과 관련된 질문을 주셨네요. 특히 fco2 설정 부분에서의 계산에 대해 지적해 주셨습니다.
응답성 설정 핵심
벅 컨버터의 응답성을 최적화하기 위해서는 전력 스테이지의 폴과 제로를 정확히 설정하는 것이 중요합니다. 이는 시스템의 안정성과 성능을 좌우합니다.
지적하신 부분
- fco2 계수 계산 오류: fco2는 보통 스위칭 주파수(fsw)의 절반, 즉 fsw/2에서 설정하도록 권장됩니다. 이를 통해 안정된 제어 대역폭을 확보할 수 있습니다.
- 올바른 사용 예: 만약 어떤 문서나 설계 가이드에서 fco2가 fz로 나뉘어 계산된 경우, 잘못된 설정일 가능성이 높습니다.
매우 상세한 설계 가이드
- 회로 보상 요소 설정: R56, C62, C63과 같은 보상 네트워크의 컴포넌트는 교정된 대역폭과 위상 여유를 달성하기 위해 설정됩니다.
- 제안된 값들은 전력 변환기의 안정성 및 응답성을 보장하기 위한 보상 네트워크의 구성 요소로, 잘못된 계산이 포함되지 않도록 주의가 필요합니다.
관련 학습 자료
해당 주제 및 구체적인 계산 과정은 강의 자료에서도 다룰 수 있습니다. 관련 정보를 얻고 더 깊이 있는 학습을 원하신다면, 전동킥보드로 배우는 임베디드 실전 프로젝트에서 확인하실 수 있습니다.
질문자님의 지적에 감사드리며, 이를 토대로 설정을 다시 확인해 보시길 권장합니다. 추가적으로 궁금하신 점이 있다면 언제든지 질문해 주세요.
저는 질문자님의 이해를 돕고자 지식공유자님의 기존 답변을 참고하여 유사한 답변 링크를 추천해드리고 있습니다. 현재 베타 기능으로 답변이 만족스럽지 않을 수 있는 점 양해 부탁드립니다. 🙏 추가적으로 궁금한 점이 있으시면, 이어서 질문해 주세요. 곧 지식공유자께서 답변해 주실 것입니다.
