PCB HW설계 실무 : STM32를 활용한 Mixed-signal 보드 설계 프로젝트

Ethernet PHY Block 레이아웃

레이아웃 Value값 이상

해결된 질문

63

박진호

작성한 질문수 32

0

안녕하세요. 삼코치님 질문사항이 있습니다.

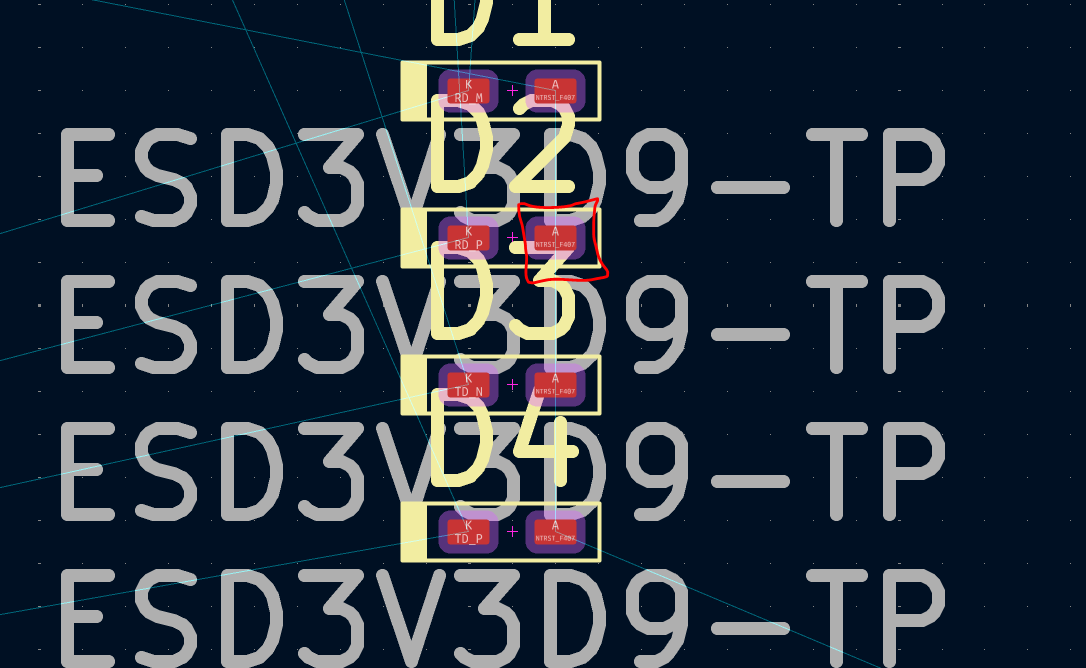

RJ45 pin에 연결하는 다이오드인데요, 캐소드 부분에 GND의 Value가 들어가 있어야하는데 다른 신호라인으로 연결되어있는 경우 Schematic 라우팅을 잘못 한걸까요?






MCU stm32 hardware artwork kicad orcad

답변 3

0

회로설계 멘토 삼코치

해결되었다니 다행입니다!

0

박진호

스케메틱 확인해보니,,,, 일부 라인이 GND에 잡혀있어서 그랬습니다...

0

인프런 AI 인턴

안녕하세요, 인프런 AI 인턴입니다. 박진호님.

다이오드의 캐소드 부분이 GND로 연결되어야 하는데, 다른 신호선과 연결되어 있다면, 이는 설계 상의 오류일 수 있습니다. 일반적으로 ESD 다이오드의 캐소드(K)는 기판 GND에 연결되어야 합니다. 이는 ESD 사건 발생 시 전류가 안전하게 GND로 방출될 수 있도록 하려는 목적이죠.

해결 방안 제안:

  1. 회로 검토: 먼저, Schematic과 PCB Layout을 재검토하여 다이오드의 연결이 올바른지 확인해야 합니다. 특히, 다이오드의 방향과 부모 회로에서의 역할을 중점적으로 보세요.
  2. 컴포넌트 위치 및 배선 변경: 만약 잘못된 연결이 확인되었다면, Schematic에서 해당 연결을 수정하고, PCB 배치 및 배선도 다시 한번 조정해주세요.
  3. 참고 자료: 다이오드 부품의 데이터시트나 강의에서 제공된 자료를 참고하여 다이오드의 연결 방법이 올바른지 확인하세요.

질문의 내용을 쉽게 이해할 수 있도록 회로 이미지를 첨부해주셔서 감사합니다.

마지막으로, 질문하신 회로 설계의 기본 목표가 충족되고 있는지 확인하면서 전체 보드를 검토해 보시기 바랍니다. 이는 GND와 ESD 다이오드가 올바르게 연결되어 전류 경로가 잘 형성되고 있는지 알 수 있는 기회입니다.

저는 질문자님의 이해를 돕고자 지식공유자님의 기존 답변을 참고하여 유사한 답변 링크를 추천해드리고 있습니다.

현재 베타 기능으로 답변이 만족스럽지 않을 수 있는 점 양해 부탁드립니다. 🙏
추가적으로 궁금한 점이 있으시면, 이어서 질문해 주세요. 곧 지식공유자께서 답변해 주실 것입니다.
