Active load Diffrential amp 설계와 관련하여 질문이 있습니다.
135
작성한 질문수 3

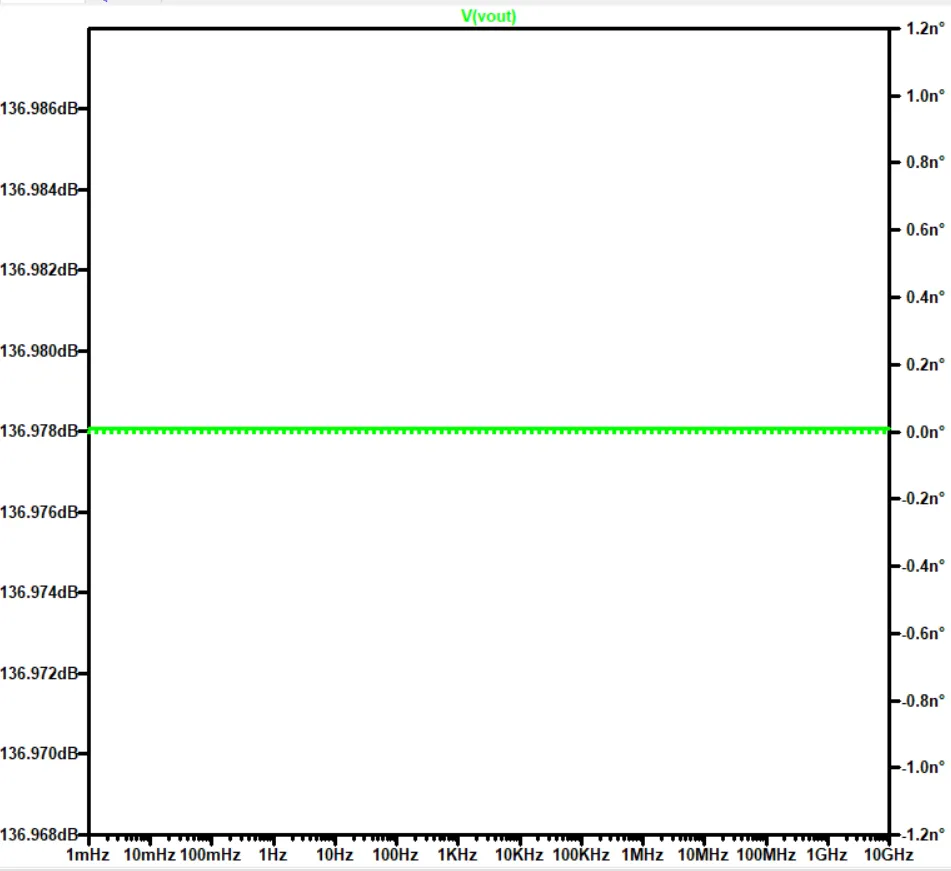

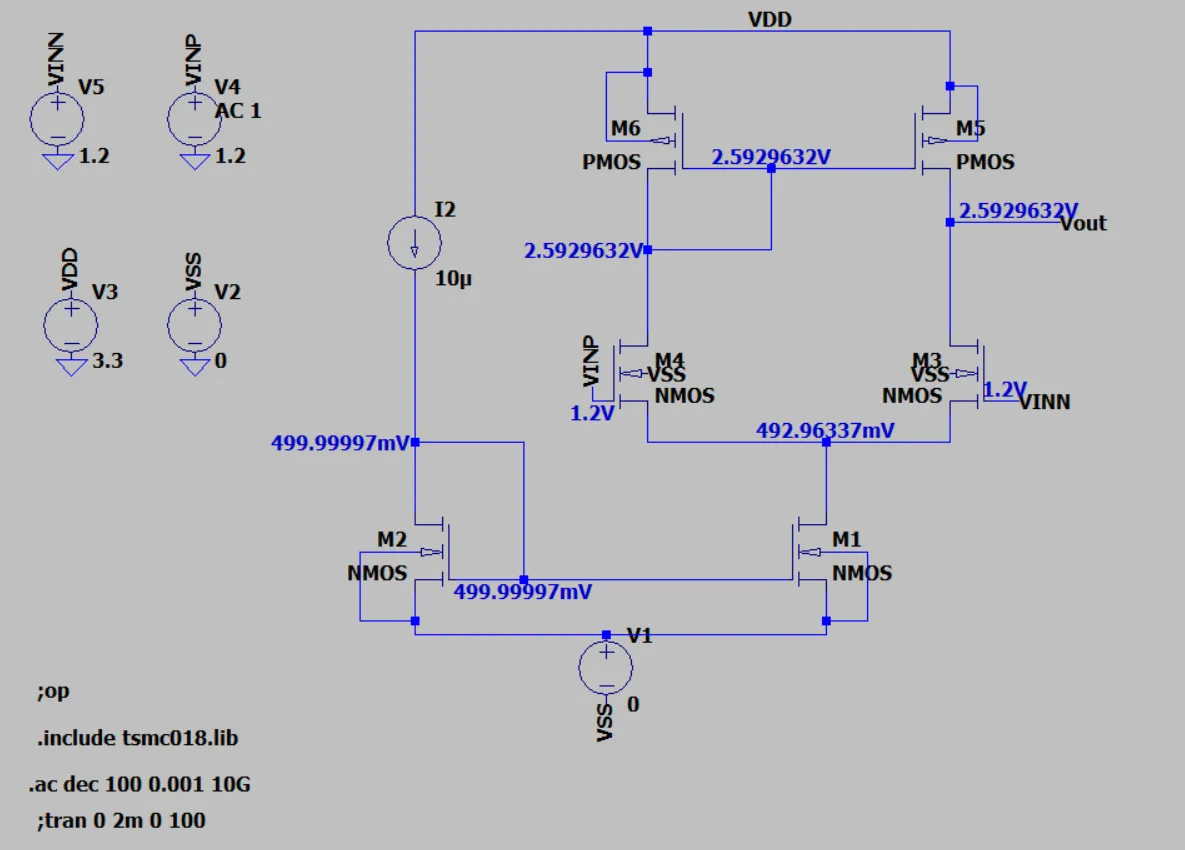

현재 제가 설계한 Active load Differential amp는 다음과 같습니다. 현재 DC바이어스이 모두 잘 잡혀있다고 생각하여 AC simulation으로 넘어갔는데 simualtion 결과를 보고 DC 바이어스 혹은 입력 신호원에서 문제가 있다고 생각했으나 해결되지 않아 질문드립니다
.
답변 5
0
삼코치님 해결 완료했습니다. 회로를 설계할때 library에 있는 nmos와 pmos를 사용하지 않은게 문제였습니다. 항상 좋은 강의 잘듣고 있습니다. 질문에 답변해주셔서 감사합니다!!
0
Default libraries를 체크하지 않고 Default Devices를 체크했을땐 실행이 되지만 전처럼 시뮬레이션 결과가 나오고 반대로 체크를 했을때는 NMOS model에 대한 정의가 안되어있다고 뜨는걸로 보아 NMOS에 대한 파라미터를 읽어오지 못하는 것 같습니다
0
안녕하세요, 답변 남겨드립니다.
일단 회로도 상에서는 문제가 없어보여서,
위와 같이 나오는 현상은 모델 파라미터가 또 잘못됐을때 그럴수 있거든요.
버전이 업데이트 되면서 tsmc018 라이브러리를 안물고 그냥 툴이 자기 마음대로
내부 라이브러리를 무는 것일수 있어서 혹시 아래 내용 수행해보신 뒤에
잘되는지 답글 달아주실수있나요?
Settings - Netlist Options - Semiconductor Models 의 체크박스 모두 체크 해제 후에 다시 진행해보시기 바랍니다.
환경 설정하는 guide 최신화 부탁드립니다.
