Vivado 시뮬레이션 디버깅 관련 질문

설계독학맛비's 실전 Verilog HDL Season 1 (Clock부터 Internal Memory까지)

작성

1.1K

안녕하세요 맛비님, 현재 Verilog Season1 17강 수강중입니다!

다름이 아니라, ./build를 통해, Vivado 시뮬레이션을 실행한 후, waveform을 "step"별로 code 의 flow로 확인하고 싶어, "Step키(F8)"를 사용하려 했는데, 연한 회색으로 사용 불가능 표시가 떠있더라구요....

구글링을 통해 해결방법을 찾는 중이긴 합니다만, 원하는 자료가 잘 나오지 않아서 이렇게 질문 남깁니다 ㅠㅠ

혹시, Vivado 시뮬레이션창에서, Step(F8) 키를 활성화시키는 방법을 알고 계신지 궁금합니다!

답변 1

지식공유자

안녕하세요 :)

음.. 해당 기능은 회사에서는 유료Tool 인 Verdi 혹은 visualizer 를 주로 사용하는데요.

Vivado 는 저도 경험이 없어서 잘 모르겠습니다.

문서를 살펴봤는데, 말씀하신 기능은 존재하는 것으로 보이네요. (49 page 참고)

당장 찾아보기는 시간이 걸릴 것 같아서, 강의를 만들면서 알게 되면 영상으로 남겨보도록 하겠습니다.

문서를 찬찬히 보시면 답이 되실 것 같긴합니다. (이게 정답이긴 하죠)

즐공하세요 :)

지식공유자

중요한건 꺾이지 않는 마음이라고 했나요?!

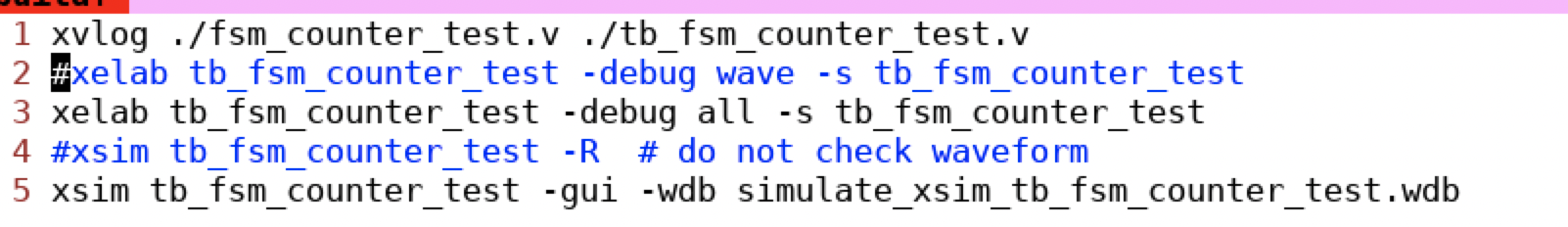

build 파일을 열어보시면, 각각의 simulation step 이 존재합니다.

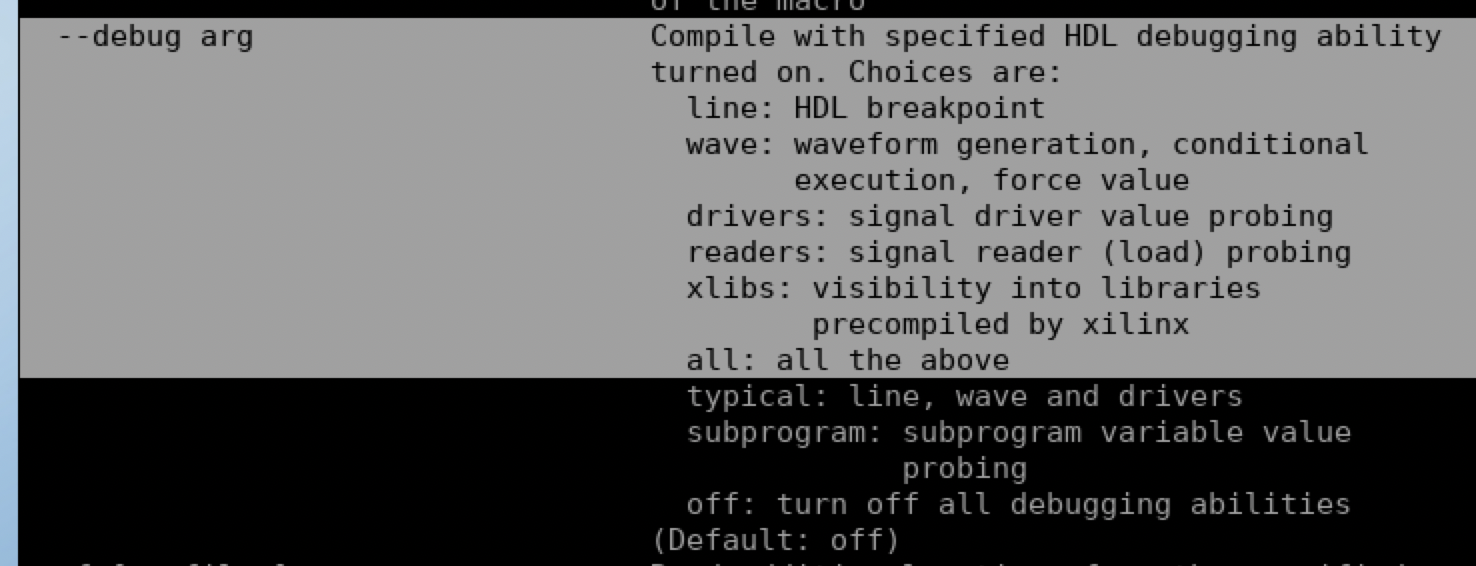

여기서, xelab 의 "-debug wave" -> "-debug all" 로 변경하시면 됩니다.

실행해보시면? step (f8) 활성화 됩니다.

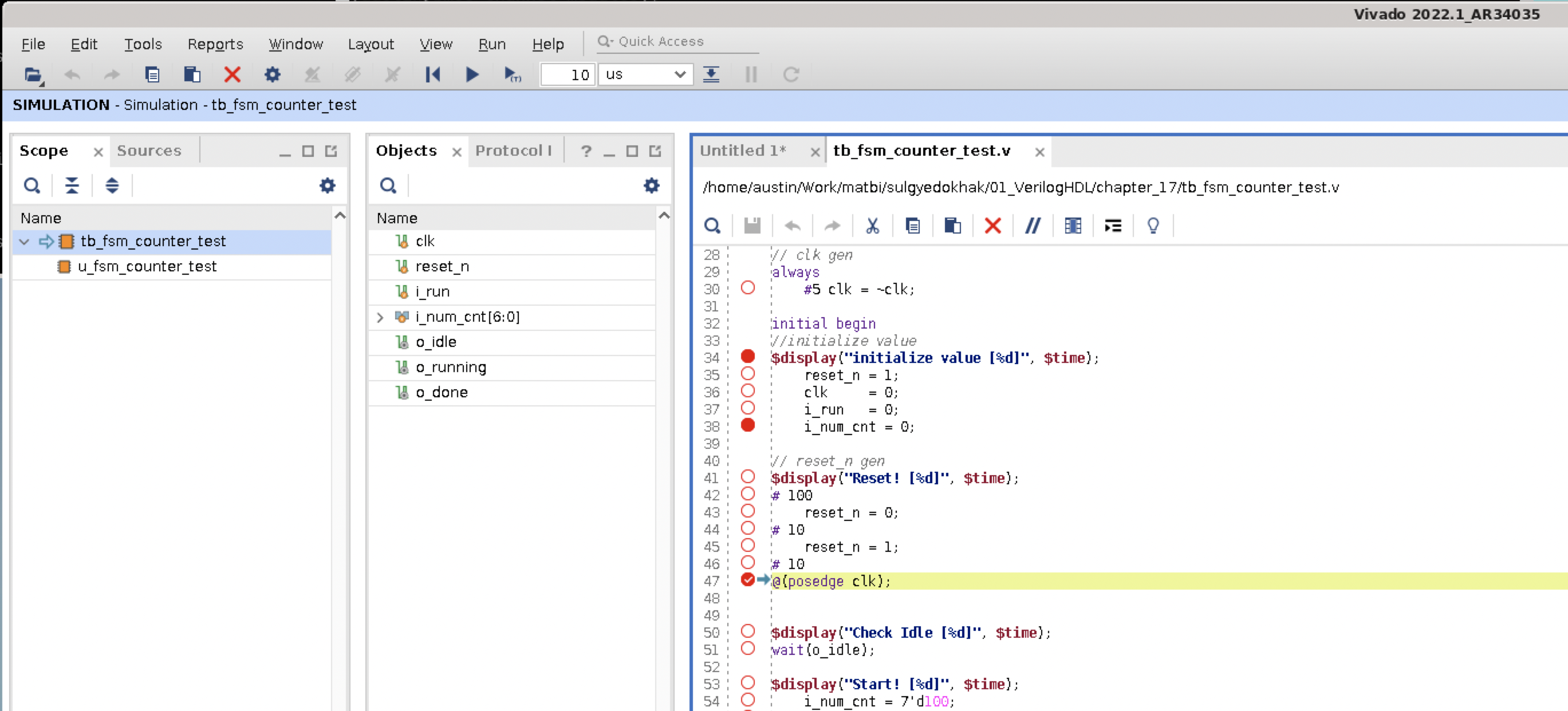

break point 도 잘찍히고, running 도 잘되네요.

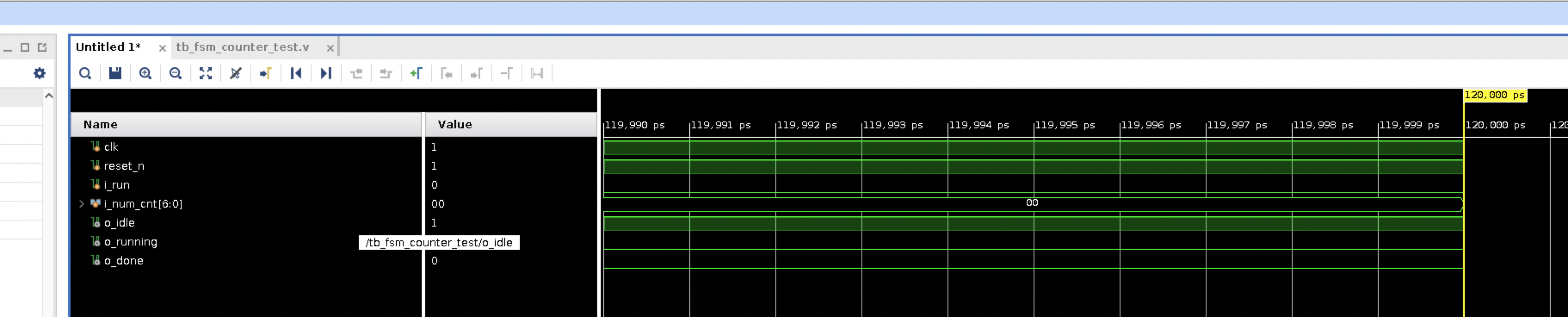

break point 까지 실행됩니다.

덕분에 하나 찾았습니다. Season2 영상에서 다뤄야겠네요.

(무료Tool 중 단연 one top 이다.. 다시 한번느끼면서, Season2 때는 다양하게 다룹니다 ㅎ)

즐공하세요 :)

질문자

앗, 감사합니다 맛비님! 항상 수강자들을 위해 정성스럽게 답변 달아주셔서 감사합니다ㅠ 이제 Verilog season1이 끝나갑니다. FPGA 강의에서 뵙겠습니다!
