DTU와 testbench에 대해 제가 제대로 이해한건지 궁금하여 여쭤봅니다
작성
·
433
1
여기서 제가 뭔가 부족하게 이해하고 넘어간것같아서 여쭤봅니다만.
DTU는 플립플롭 등의 설계모듈
testbench는 입력 및 결과측정용으로 이해하면 될까요?

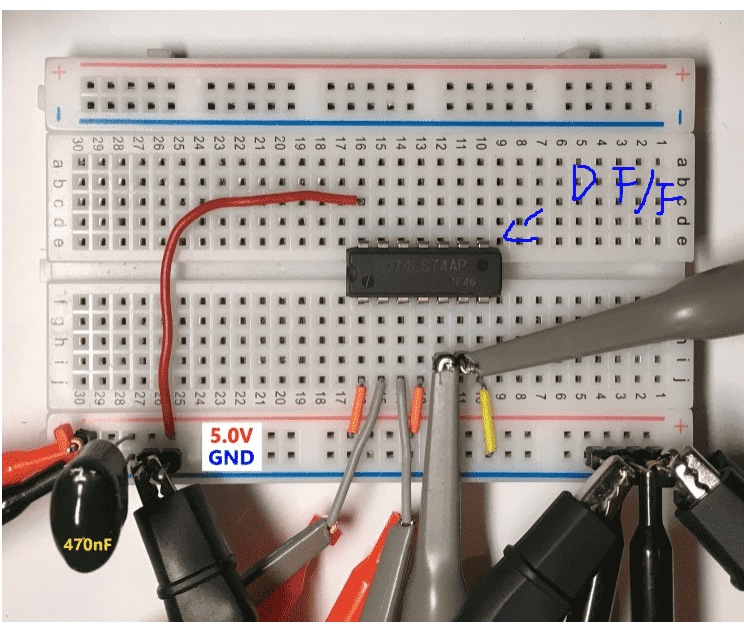

예를들어 이렇게 있을 때
가운데 칩이 DTU라 하고 그 외의 선들과 연결되어있는것들(클록펄스 입력기, 데이터입력기(본 강의에선 클록펄스를 그대로 입력했네요), 출력된 데이터 인식기) 등 testbench로 이해하면 적절한가 싶어 여쭤봅니다.
답변 1
1
설계독학맛비
지식공유자
안녕하세요 :)
Testbench 의 적절한 예시인 것 같습니다.
HW 가 실제 Chip 혹은 FPGA 가 올라간다라고 가정하면, (HW == DUT)
Testbench 는 실제 존재하는 HW 가 아닙니다. Testbench HW 검증을 위한 SW 입니다.
Testbench = 빵판에 구성된 회로 (DUT 의 입력을 인가, 출력 확인)
즐공하세요 :)
친절한 답변과 추가적인 정보 감사합니다!
