read data의 1cycle delay에 대해 질문드립니다.

Question

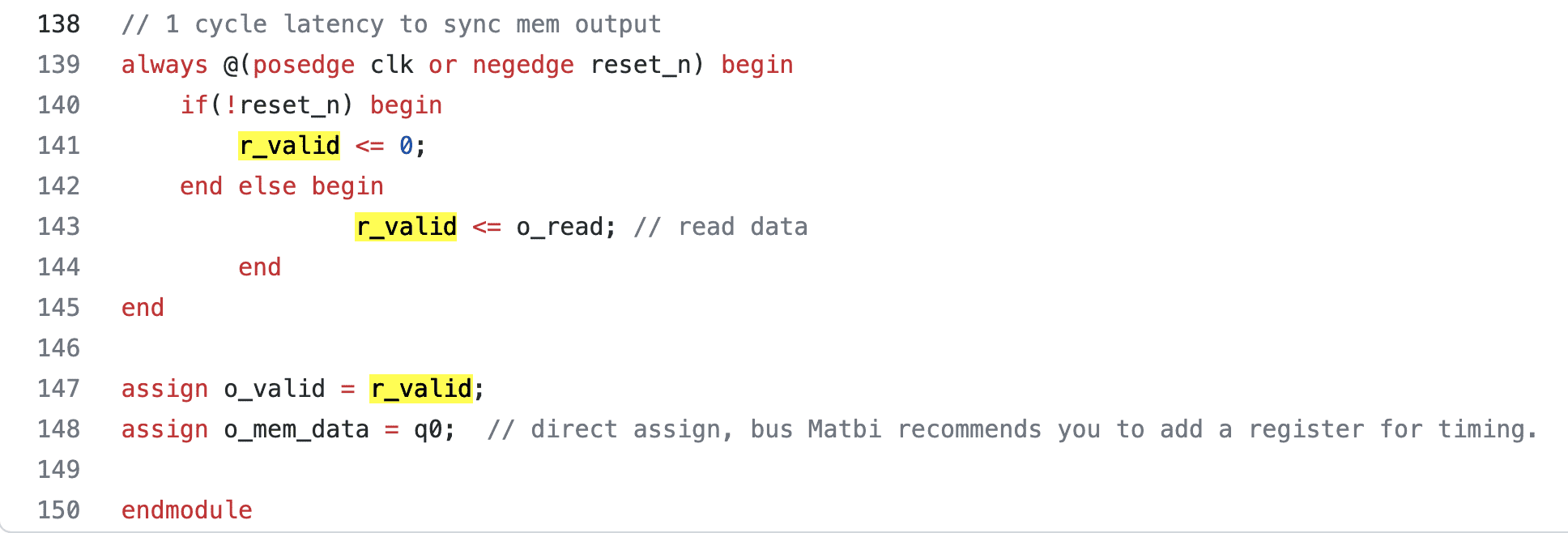

- 학습 관련 질문을 남겨주세요. 상세히 작성하면 더 좋아요! - 먼저 유사한 질문이 있었는지 검색해보세요. - 서로 예의를 지키며 존중하는 문화를 만들어가요. - 잠깐! 인프런 서비스 운영 관련 문의는 1:1 문의하기를 이용해주세요.   강의 때, 아래 코드가 1cycle delay를 위한 코드라고 말씀하셨는데요. (B RAM의 Read data가 올라오는 타이밍이 1cycle 뒤이므로 해당 타이밍을 위해 1cycle delay가 필요하다는 점은 이해했습니다.) 왜 아래 코드가 1cycle delay가 되는지 이해를 못했습니다. ㅠㅠ 죄송하지만 설명부탁드립니다. // 1 cycle latency to sync mem output always @( posedge clk or negedge reset_n) begin     if (!reset_n) begin         r_valid <= 0 ;       end else begin         r_valid <= o_read; // read data     end end assign o_valid = r_valid; assign o_mem_data = q0;   // direct assign, bus Matbi recommends you to add a register for timing.

choisi · Answer

아 플립플롭을 거치면 1cycle을 소모해야 되니까 플립플롭을 이용하면 1cycle 딜레이가 되는 거 군요. 설명해주셔서 감사합니다.

최규현 · Answer

안녕하세요 맛비님 simple_bram_ctrl.v 모듈에 질문이 있습니다! memory I/F input/output port 정의하는 부분에서 q0를 input으로 두셨는데 마지막 줄에 보니까 output port o_mem_data 에 input port q0를 할당하셨더라고요. 이렇게 해도 코드상 문제가 없을까요?

설계독학맛비 · Answer

안녕하세요 :) r_valid 는 F/F 이구요. o_read 신호를 1 cycle delay 시키게 됩니다. (waveform 을 띄워서, o_read 와 r_valid 시그널을 보시면 좋을 것 같아요. 바로 이해 되실 겁니다.) 147, 148 line 을 보시면, memory 에서 나오는 출력 신호 q0 는 이미 1cycle delay 가 되어 있고, read data 가 유효한 Timing 의 Sync 를 맞춰주기 위해서, o_read 신호를 1 cycle delay  시켰어요. 즐공하세요 :)
