<div class="type-placeholder" style="font-size: 15px; letter-spacing: -0.3px; color: #abb0b5; white-space: pre-wrap;">맛비님 vivado 관련 질문입니다</div>
<div class="type-placeholder" style="font-size: 15px; letter-spacing: -0.3px; color: #abb0b5; white-space: pre-wrap;"></div>

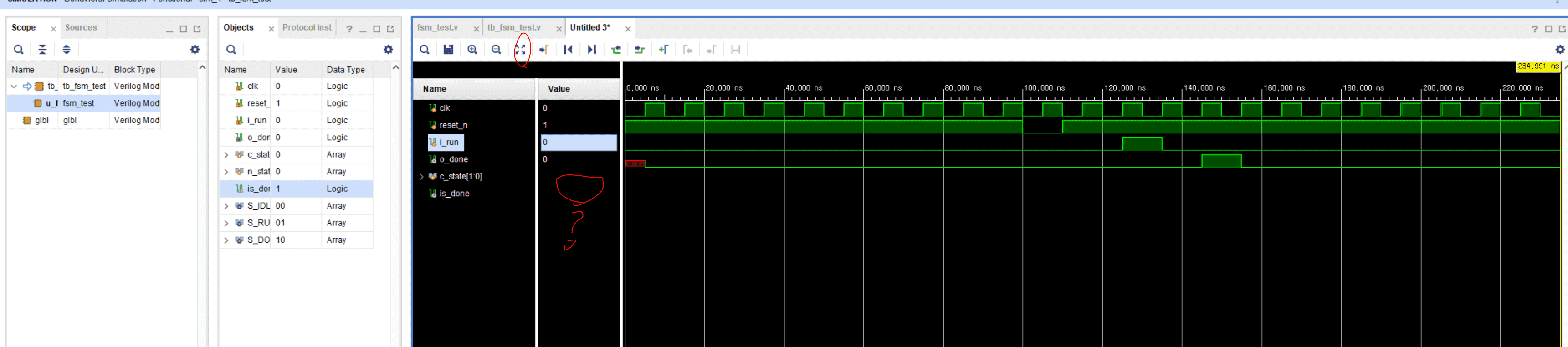

<div class="type-placeholder" style="font-size: 15px; letter-spacing: -0.3px; color: #abb0b5; white-space: pre-wrap;">저도 맛비님처럼 c_state의 상태를 보고 싶어서 drag and drop으로 c_sate 변수를 waveform 창에 넣어 두었습니다</div>
<div class="type-placeholder" style="font-size: 15px; letter-spacing: -0.3px; color: #abb0b5; white-space: pre-wrap;"></div>
<div class="type-placeholder" style="font-size: 15px; letter-spacing: -0.3px; color: #abb0b5; white-space: pre-wrap;">하지만 데이터가 어떻게 변하는지 뜨지 않았습니다.</div>
<div class="type-placeholder" style="font-size: 15px; letter-spacing: -0.3px; color: #abb0b5; white-space: pre-wrap;"></div>
<div class="type-placeholder" style="font-size: 15px; letter-spacing: -0.3px; color: #abb0b5; white-space: pre-wrap;">vivado에서 어떻게 해야 c_state 처럼 테스트 벤치에 없는 변수들의 waveform을 볼 수 있는지 궁금합니다</div>
<div class="type-placeholder" style="font-size: 15px; letter-spacing: -0.3px; color: #abb0b5; white-space: pre-wrap;"></div>
<div class="type-placeholder" style="font-size: 15px; letter-spacing: -0.3px; color: #abb0b5; white-space: pre-wrap;"><img src="https://cdn.inflearn.com/public/files/posts/c480b656-8895-43e1-96ad-fcbd4bc67970/질문.PNG" /></div>

<p>안녕하세요.</p>

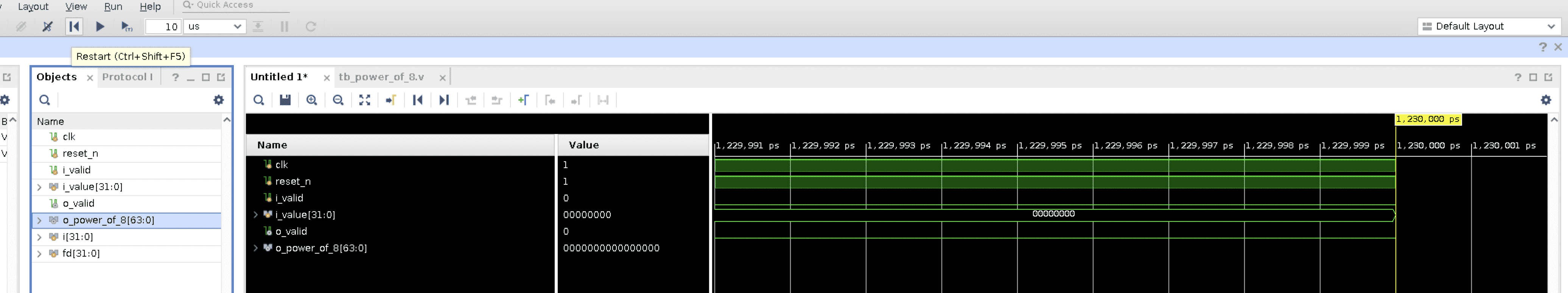

<p>방금 그림상태에서, restart 하고 다시 run all (재생표시&nbsp;<span style="background-color: #ffffff; color: #333333; font-family: 나눔고딕, NanumGothic; font-size: 13.3333px; text-align: justify;">▶</span>) 하시면 됩니다.</p>
<p><img src="https://cdn.inflearn.com/public/comments/21b22054-2da2-4aaf-9a3b-2be699b17a01/blob" alt="" /></p>
<p></p>
<p>바쁘다 바뻐 현대사회.</p>
<p>즐공하세요 :)</p>
