커패시터 용량 질문입니다.

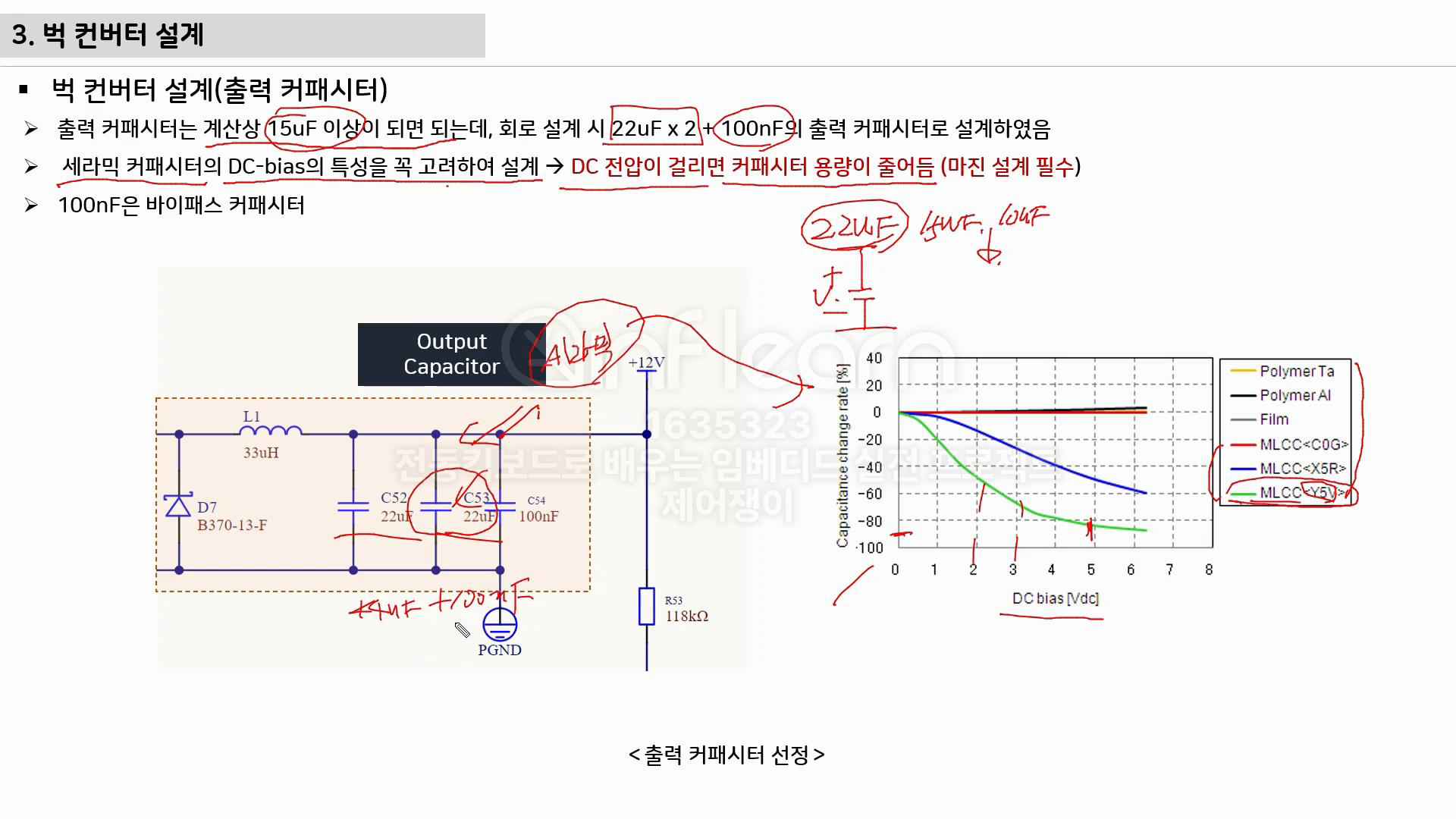

이부분에서 만약 커패시터를 150nF 하나로 대체하면 어떤 문제가 생기나요?
그리고 뒤의 강의를 봐도 커패시터를 달때 바이패스 커패시터를 제외하고 계속 두개씩 달아주던데 이유가 있나요?
답변 1
0
150nF로 변경해도 큰 문제는 없습니다. 다만 커패시터의 용량이 바뀌면 주파수 특성과 노이즈 억제 성능이 약간 달라질 수는 있어요. 일반적으로는 100nF 기준으로 설계하고, 실제 EMI나 노이즈 테스트 결과를 보면서 최종 튜닝하는 경우가 많습니다.
그리고 커패시터를 두 개씩 병렬로 다는 이유는 여유 용량 확보와 주파수 특성 보완을 위해서 설계하였습니다.. 같은 용량이라도 여러 개를 병렬로 달면 ESR이 낮아지고 고주파 응답 특성이 좋아집니다. 물론 상황에 따라서 1개씩만 배치하는 경우도 많습니다.
