소형 보드 기준 차동증폭기 (+)단 저항 용량 선정 이유
강사님 안녕하십니까
좋은 강의 감사합니다

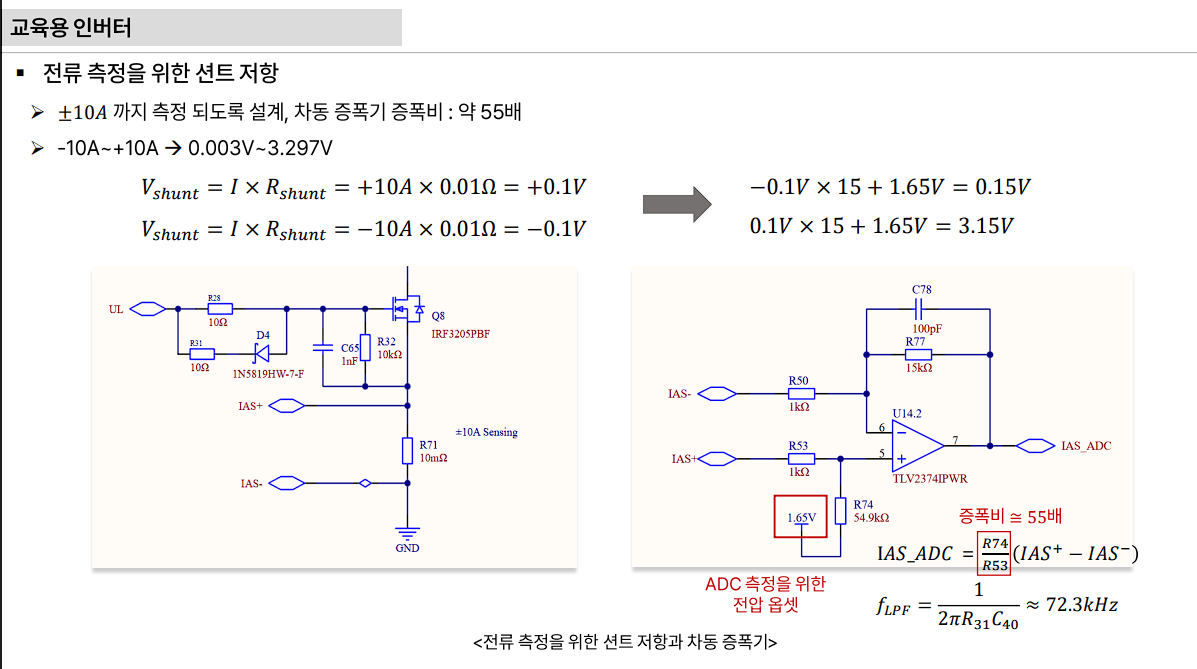

소형보드 기준 전류 측정 차동 증폭기 회로의 (+)단 쪽 저항이 1k옴과 1.65V 전압원 후단에 54.9k옴이 있는데 이 두 저항의 사용 이유와 용량 선정 이유가 궁금합니다
Câu trả lời 2
1
안녕하세요, 제어쟁이입니다.
소형 보드 기준으로 +-10A의 전류를 측정하기 위해서 위와 같이 설계하였습니다.
A키트와 증폭비의 차이가 있어서 이 부분 참고 부탁드립니다:)
0
강사님 답변 감사드립니다
그런데 (-)단 15배 증폭비와 -10A~10A 센싱을 0.15V~3.15V 로 한다는 것은 이해가 가는데
(+)단 여기는 그럼 54.9k옴/1k옴 = 약 55배 증폭비를 가지는 건가요?
왜 (+) (-) 단 증폭비가 서로 다른지,
55배 적용했을 시 3.3V를 오버하는 것 같은데...
0.003V~3.297V 범위도 어떻게 나온 건지 잘 모르겠습니다ㅜㅜ
0
아 죄송합니다 ㅠㅠ 강의자료와 회로도가 잘못 업로드 되어있네요

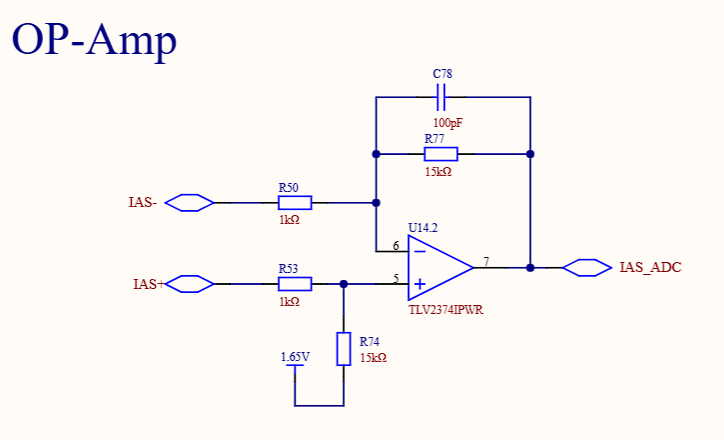

아래와 같이 15배 증폭비로 설계가 되었습니다. 제가 수정해서 업로드 한다는 것을 깜빡했네요 죄송합니다.
-10A ~ +10A 까지 측정 되도록 설계 하고, 증폭비는 15배입니다.
10A가 흐르는 경우 I x R_shunt = 10A x 0.01옴 = 0.1V
0.1V x 15배 + 1.65V = 3.15V입니다.
-10A가 흐르는 경우 I x R_shunt = 10A x 0.01옴 = -0.1V
-0.1V x 15배 + 1.65V = 0.15V입니다.
따라서 -10A ~ +10A를 0.15V ~ 3.15V로 측정할 수 있도록 설계하였습니다.
혼란을 드려 죄송합니다.
