파이프라인설계관련질문있습니다(8승파이프라인)

작성

·

579

1

네 안녕하십니까 파이프라인관련해서 질문이있는데요,,!
AI가속기를 위해 FPGA로 파이프라인을 이용해 가속연산을 한다고 들었는데
8승자체를 2승-2승-2승 모듈을 연결하여 OUTPUT이 8승이 되도록 2승모듈을 연결하고 각각의 모듈들이 2승씩 클락에 따라 병렬로 계속 연산이 되는것은 이해하였습니다.
그런데 이 파이프라인이 가속을 위함이라고 들었는데, 각 모듈들에 클락이 들어갈때마다 2승씩 각 모듈의 입력에 따른 계산을 동시에 해주는건 이해가 되는데, 만약 머신러닝에서 학습시 가속에 이용된다면 이 원리가 계산을 할때 어떤식으로 적용이 되는지 음.. 조금 와닿게 추가 설명을 해주실 수있나요??
제가 이해하고있는것은 목표한 계산(y)을 나누어 병렬적으로 수행할 수 있다..! 이렇게 이해하고있는데 제 생각도 맞는건지 궁금합니다.

답변 2

1

설계독학맛비님의 프로필 이미지
설계독학맛비
지식공유자

안녕하세요 :)

어.. 제가 질문을 이해를 못하고 있는 상황입니다.

+ 어디를 어떻게 설명해야 할지 모르겠어요.

구체적으로 적어주시면 안될까요? ㅠㅠ

아래 글은 적다가 말았습니다.  (뭔가 적고 싶었는데....... 못적겠어요.)

============================================

머신러닝 학습에서의 예시라.. 설명하기 어렵네요. (보통 학습이 아니고, Inference 할때 사용할텐데.. 어떤 상황을 원하시는 건가요? 자세히 적어주세요.)

우선 Pipeline 을 원리를 먼저 이해해 보시는 것이 좋을 것 같아요. 이해가 되었다면 나머지는 응용의 영역이라...

============================================

8승자체를 2승-2승-2승 모듈을 연결하여 OUTPUT이 8승이 되도록 2승모듈을 연결하고 각각의 모듈들이 2승씩 클락에 따라 병렬로 계속 연산이 되는것은 이해하였습니다.

제가 이해하고있는것은 목표한 계산(y)을 나누어 병렬적으로 수행할 수 있다..!

-> 이거는 Parallelize 관점이라, Pipeline 하고는 무관합니다.

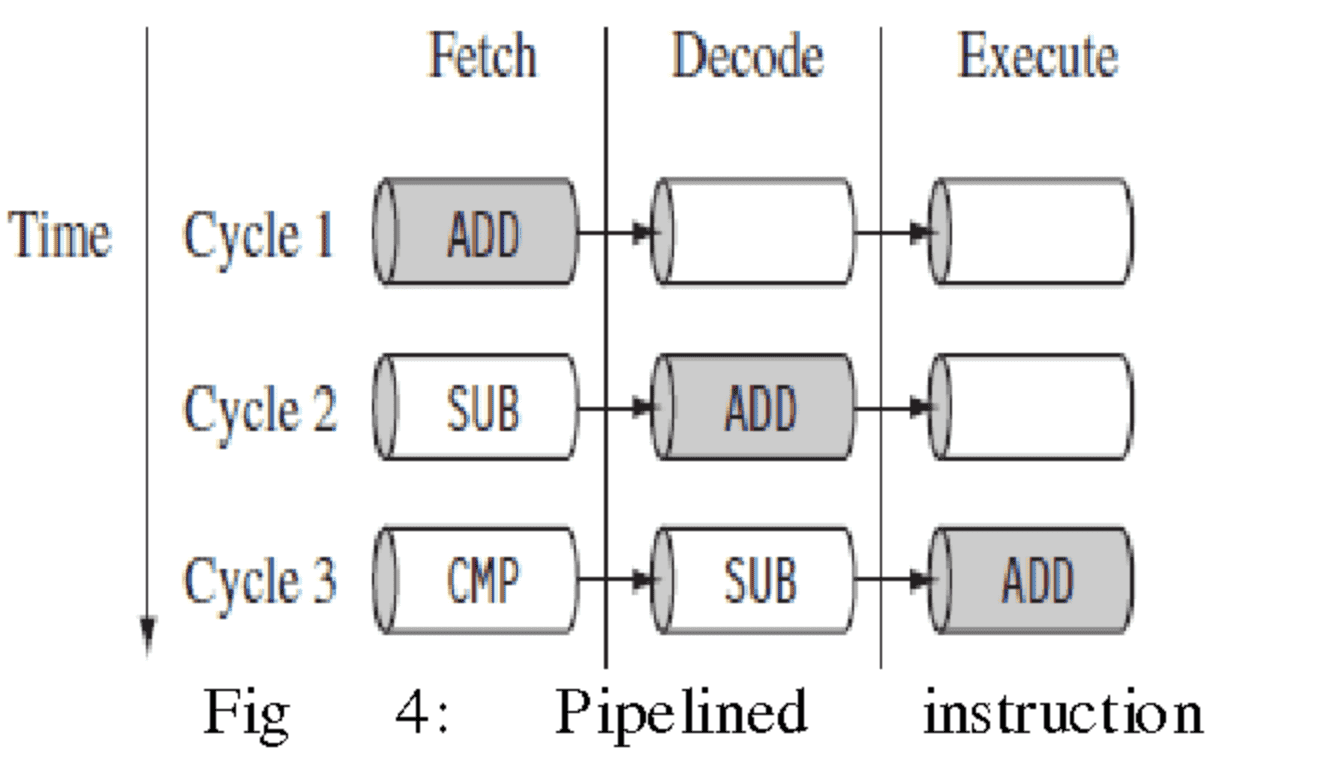

다음 그림을 보시면, Cycle 1,2,3 은 시간 관점입니다.

Cycle 1,2,3 이 병렬로 존재하는 모듈이 아니구요.

Fetch / Decode / Excute ADD / SUB / CMP 부분을  2승 / 2승/ 2승 이렇게 치환해서 보시면

완벽하게 동일한 그림이 됩니다. 즉 다음 그림은 Pipeline 입니다.

이게 무슨 장점이 있는가 하면, 8승을 계산한다고 가정해 보겠습니다.

2승 을 계산하는 시간은 10 ns 가 걸린다고 가정해볼께요. 그럼 8승을 계산하는 시간은 30 ns 겠죠?

Case 1.

원래 1 cycle 에 8 승을 한번에 계산하면 됩니다. 그럼 30 ns 마다 8 승의 결과 값이 나와요.

Case 2.

하지만 만약에 Pipeline 의 원리를 적용해서 계산한다고 해볼께요. (저의 영상처럼 2 승씩 나누면요)

그러면   (그리기 힘들었습니다.. ㅎㅎ)

2승             |10ns | 10 ns | 10 ns |  10 ns| 10 ns

2승                          | 10 ns | 10 ns |  10 ns| 10 ns

2승                                        | 10 ns |  10 ns| 10 ns

결과 (8승)                            | 결과    | 결과   | 결과   |

첫번째 Data 는 30 ns 뒤부터 결과 값이 나옵니다. 대신 10ns 마다 8승의 결과를 얻을 수 있습니다.

자....!

Case 1 은 8승의 결과를 얻는데, 30ns 마다 1개씩

Case 2 는 8승의 결과를 얻는데, 10ns 마다 1개씩

Case 1 하고, Case 2 하고 연산기의 수가 다른가요? 동일합니다. 연산기의 수를 늘린다 is Parallelize

Case 2 가 바로 Pipeline 입니다. 이 원리로 Performance 가 향상이 됩니다.

원리는 중간에 10ns 단위로 값을 저장할 수 있는 F/F 이 존재했기 때문입니다. ( 실제 배수관을 생각해보세요. 집에서 물 틀자마자 나오자나요?)

결국 이 원리로 HW 를 구현하시면 됩니다.

어디다가?   모든 곳에다가

0

설계독학맛비님의 프로필 이미지
설계독학맛비
지식공유자

계속 수정하면서 올렸는데, 다 적었습니다!

보시고 이해안되시는 부분 있으면 글 남겨주세요 :)
