MergeEdge가 안됩니다ㅠㅠ
1
작성한 질문수 1

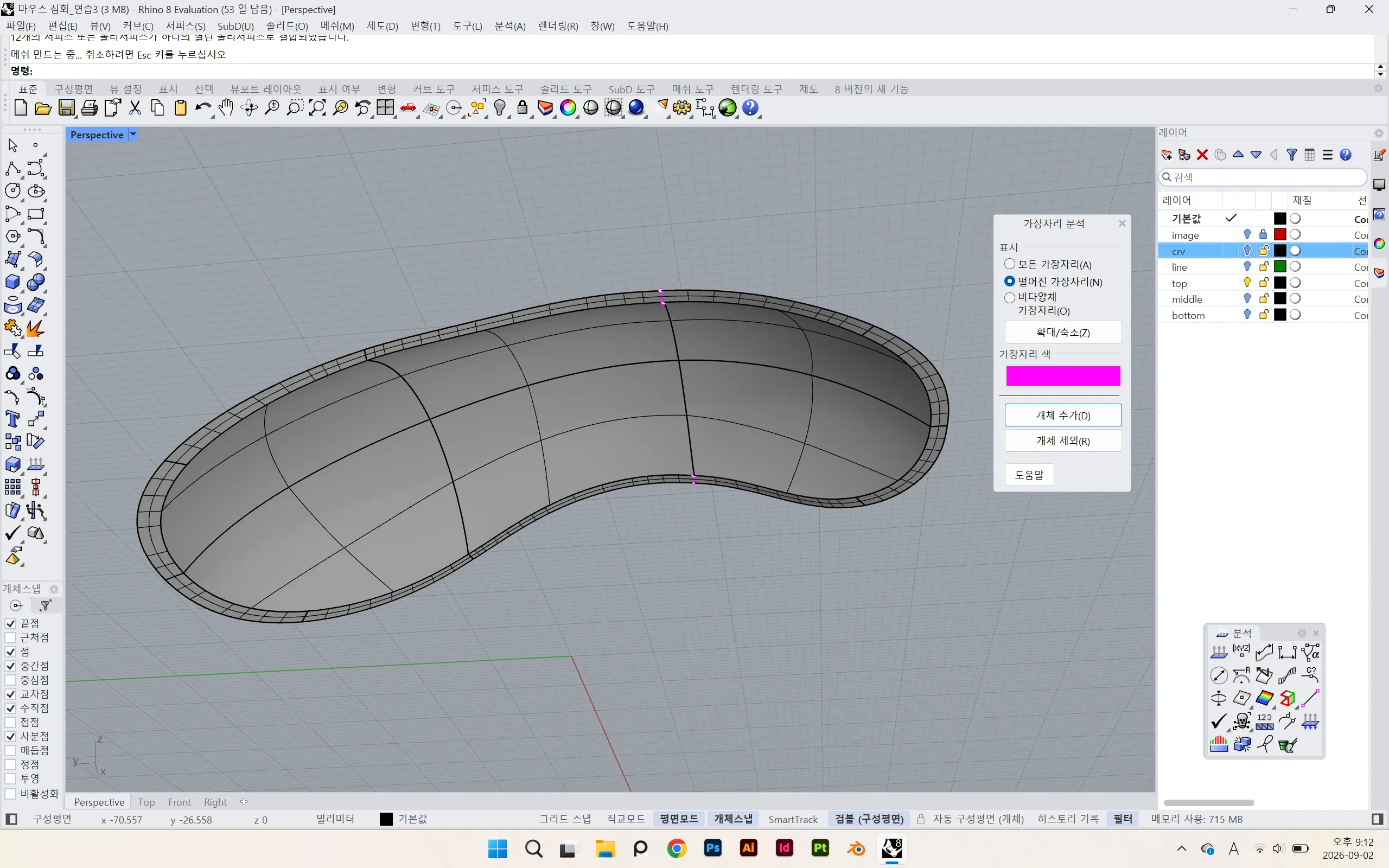

안녕하세요. 심화 마우스 모델링을 작업하고 있는데요. 맨 위 뚜껑을 다 만들고 결합 했는데 ShowEdges를 했더니 떨어진 부분이 있습니다. 그래서 MergeEdge를 했는데, '이 가장자리는 이미 병합되었습니다.'라고 뜨고 안 이어져서 문의 드립니다.
답변 1
0
안녕하세요, 인프런 AI 인턴입니다. dohwa1214님.
ShowEdges에서 떨어진 부분이 확인되고 MergeEdge 실행 시 “이 가장자리는 이미 병합되었습니다.”라는 메시지가 나온다면, 단순히 엣지가 분리된 문제가 아니라 서피스의 경계가 실제로 맞닿지 않거나 처음 생성된 커브에 끊김이 있는 경우일 수 있습니다. MergeEdge는 벌어진 틈을 메우는 명령어가 아니므로, 먼저 해당 부분의 서피스를 다시 정리해야 합니다.
다음 기존 답변을 참고해 보세요.
중급마우스
벌어진 서피스에는MatchSrf를 사용하고,Cap이 되지 않는 원인은 앞부분 서피스가 서로 붙어 있지 않기 때문이라는 설명입니다. 먼저ShowEdges로 표시된 가장자리를 확인한 뒤MatchSrf또는 경계 커브를 다시 만들어 서피스를 연결해 보세요.
참고 이미지:
https://cdn.inflearn.com/public/files/posts/95ccf245-d74e-4d8e-8968-e8c5f6a24e2f/e6140a22-e64a-4234-aa09-1951c513e9f2.webpMergeCoplanarFace 를 적용하려고 하는데 안되네요
면 병합 명령이 작동하지 않는 경우, 처음 생성한 곡률 커브에 끊김이 있어 서피스가 정상적으로 이어지지 않았을 수 있으며, 해당 커브를 하나의 연속된 커브로 다시 생성해야 한다는 답변입니다.
참고 이미지:
https://cdn.inflearn.com/public/files/posts/e5d415f6-0c87-46e9-a345-902bf8c6fc36/1c043096-f952-4d84-8eca-31fb79cc8658.webp
즉, 해당 부분을 MergeEdge로 강제로 붙이기보다는 ShowEdges로 표시된 위치를 기준으로 서피스를 분리한 뒤, 경계 커브를 다시 만들고 MatchSrf, BlendSrf 또는 재생성한 서피스로 연결한 다음 Join하는 순서가 적절합니다. 엣지 양쪽이 정확히 일치하지 않으면 MergeEdge만으로는 틈이 해결되지 않습니다.
저는 질문자님의 이해를 돕고자 지식공유자님의 기존 답변을 참고하여 유사한 답변 링크를 추천해드리고 있습니다.
현재 베타 기능으로 답변이 만족스럽지 않을 수 있는 점 양해 부탁드립니다. 🙏
추가적으로 궁금한 점이 있으시면, 이어서 질문해 주세요. 곧 지식공유자께서 답변해 주실 것입니다.
