SPI (VS1003)의 클럭 폴라리티 ,클럭엣지에 관한 질문입니다.
388
작성한 질문수 8
데이터시트를 보면 클럭 폴라리티가 Low고, 클럭엣지의 데이터전송은 1Edge에서 전송되는걸로 보이는데

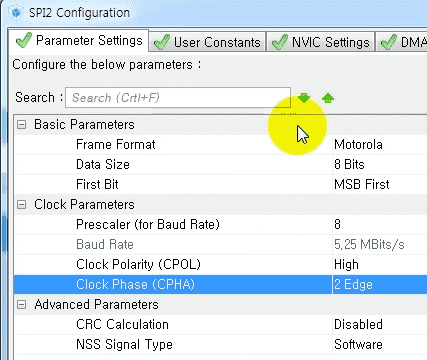

적용한것은 High에 2Edge로 했는데
제가 잘못 이해한것인지 헷갈립니다.!
답변 1
0
안녕하세요!
잘 이해하셨습니다. 우선 Low와 1Edge로 하는게 정답이라고 볼 수 있습니다.
근데 High와 2Edge로 해도 통신이 잘 될 수도 있습니다.
그 이유는
Low와 1Edge로 했을때 클럭의 "상승엣지"에서 전송이 될겁니다.
High와 2Edge로 해도 역시 클럭의 "상승엣지"에서 전송됩니다.
즉, 클럭의 상승엣지이냐, 하강엣지이냐가 중요한 이슈가 되는 것이죠.
Low와 1Edge로 하는것이 가장 좋은 설정방법이지만, 클럭의 주기가 너무 높지 않을 때는 High와 2Edge 로 해도 통신이 가능할 수 있습니다.
이해가 되셨는지 모르겠네요~
