※ Khóa học này đã được miễn phí hoàn toàn từ tháng 9 năm 2022. Đây là khóa học duy nhất hướng dẫn bạn tự phát triển toàn bộ hệ thống điều khiển bay FCC cho máy bay không người lái tự chế STM32F4 hiệu suất cao bằng trình biên dịch miễn phí STM32CubeIDE. Vì không sử dụng các phần mềm nguồn mở cho máy bay không người lái như ArduPilot hay Pixhawk mà tự thực hiện toàn bộ từ giao diện cảm biến đến điều khiển PID nên bạn có thể trải nghiệm và học hỏi toàn bộ quá trình phát triển hệ thống điều khiển máy bay không người lái và hệ thống nhúng. Để những người không chuyên ngành và người mới bắt đầu cũng có thể dễ dàng theo dõi, chúng tôi sẽ giải thích từng phần mã nguồn và cách lắp ráp phần cứng trong lớp học. Chỉ cần làm theo từng bước, bạn sẽ có thể trải nghiệm chuyến bay ổn định hơn so với các sản phẩm thương mại bằng máy bay không người lái do chính mình phát triển.
Phát triển hệ thống điều khiển bay máy bay không người lái hiệu suất cao dựa trên STM32F4
Cách sử dụng STM32CubeIDE
Cách sử dụng CubeMx
Cách sử dụng trình điều khiển HAL và LL của STM32F4 (chủ yếu sử dụng LL)
Quy trình phát triển hệ thống nhúng
개발 자작 드론 FC
Giao diện cảm biến 9 trục (BNO080) và 6 trục (ICM-20602), cảm biến áp suất (LPS22HH)
Giao diện và phân tích dữ liệu UBLOX NEO M8N (sử dụng u-center)
Giao diện thu FlySky FS-iA6B (iBus) và phân tích dữ liệu, cài đặt bộ phát FS-i6
Cách thiết lập máy bay không người lái bốn cánh
TIM tạo ra PWM bằng cách nào
Hiệu chuẩn ESC và các loại giao thức ESC (Standard PWM, Oneshot, Multishot, Dshot, v.v.)
Cài đặt 3DR Telemetry (sử dụng 3DR radio config)
Gửi và nhận thông tin trạng thái của máy bay không người lái (dữ liệu cảm biến, dữ liệu điều khiển FS-i6, điện áp pin, hệ số điều khiển PID, v.v.)
Tính năng bổ sung - Lưu trữ PID gain vào EEPROM, kiểm tra điện áp pin (ADC) và báo động điện áp thấp
Các tính năng đảm bảo an toàn - Kiểm tra trạng thái cảm biến khi khởi động, Fail-safe, v.v.
Kỹ thuật điều khiển tư thế của máy bay không người lái - Điều khiển PID
Độc lập PID kiểm soát lý thuyết và thực nghiệm
이중 PID kiểm soát lý thuyết và thực nghiệm
Xin chào, đây là M-HIVE ChrisP.
Khóa học này là khóa học phát triển máy bay không người lái tự chế bằng Bộ điều khiển vi mô STM32F4 và bao gồm toàn bộ quá trình từ giao diện cảm biến đến điều khiển PID để phát triển hệ thống điều khiển chuyến bay của máy bay không người lái.
Không giống như các khóa học phát triển máy bay không người lái khác, khóa học này sử dụng STM32F4 để viết từng mã nguồn một, bắt đầu từ giao diện cảm biến đến điều khiển PID. Bởi vì tất cả các chức năng được triển khai trực tiếp từng cái một mà không cần sử dụng nguồn mở, bạn có thể dễ dàng hiểu được quy trình phát triển máy bay không người lái và quy trình phát triển phần mềm nhúng.
Ngoài ra, máy bay không người lái được phát triển trong bài giảng này có hiệu suất không thua kém các sản phẩm thương mại như pixhawk và ardupilot, vì vậy nó có thể được áp dụng cho mục đích nghiên cứu và công nghiệp ngoài máy bay không người lái giáo dục đơn giản . Ngoài ra, MH-FC V2.2 được sử dụng trong khóa học này không chỉ có thể được áp dụng cho máy bay không người lái mà còn cho tất cả các phương tiện không người lái đang di chuyển , do đó, nó cũng có thể được áp dụng cho các hệ thống như ô tô không người lái!
| .jpg?w=960)
|

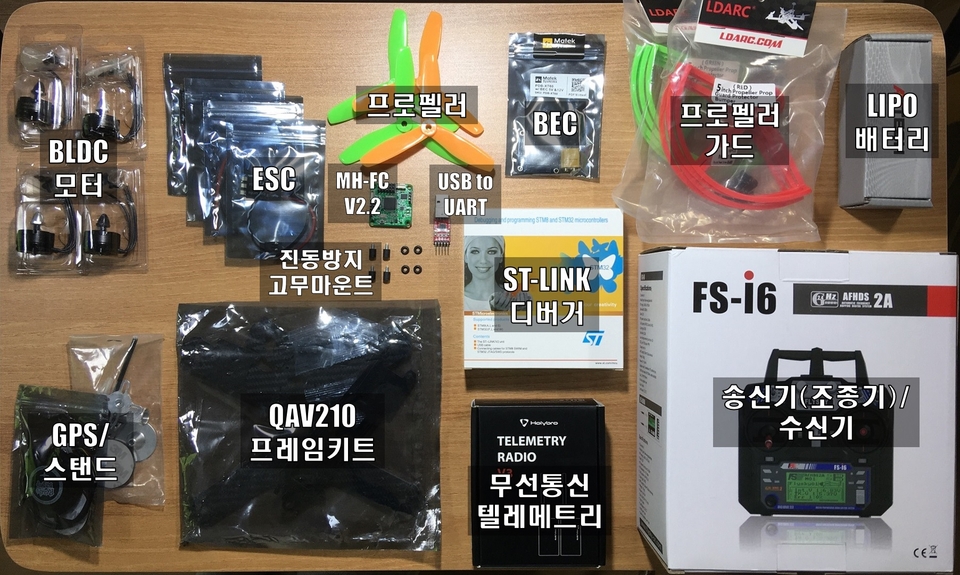

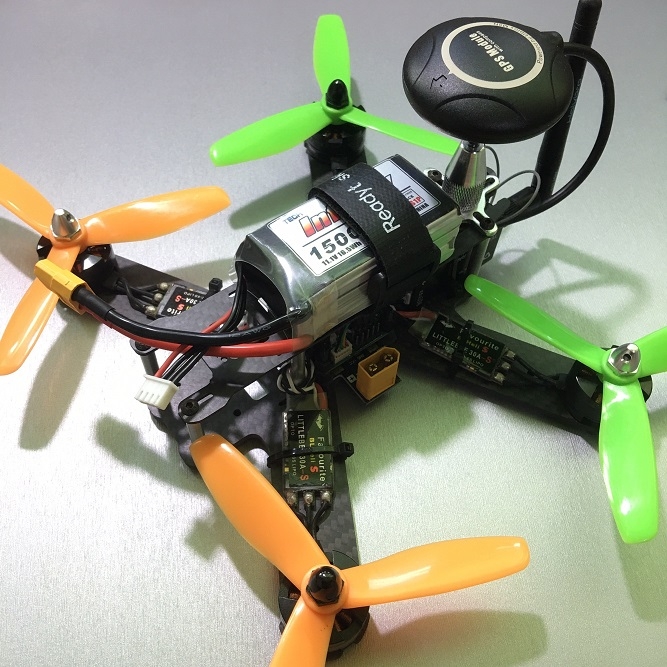

| Các bộ phận của Drone dùng trong bài giảng | Ngoại hình của chiếc drone đã hoàn thiện |
 |  |
| Lý thuyết điều khiển PID và thực hiện mã | Tiếp nhận dữ liệu cảm biến và trực quan hóa dữ liệu |
 |  |
| Kiểm tra điều khiển PID 1 trục | chuyến bay cuối cùng |
Bài giảng bao gồm tổng cộng 3 phần và 12 chương.
Ở Phần 1, kiến thức cơ bản về FC (Flight Controller)
Ở Phần 2, giao tiếp và các chức năng bổ sung
Phần 3 : Điều khiển bay (PID Control)
Nó tiến hành theo thứ tự sau.
Trong bài giảng này, bộ vi điều khiển STM32F405RGT Cortex M4 được sử dụng làm bộ xử lý chính, cảm biến 9 trục BNO080 để điều khiển thái độ, cảm biến 6 trục ICM-20602 và cảm biến áp suất khí quyển LPS22HH để điều khiển độ cao. Nó cũng bao gồm việc tiếp nhận dữ liệu GPS UBLOX M8N cho chuyến bay tự động ngoài trời. (Tuy nhiên, việc kiểm soát độ cao và kiểm soát GPS không được đề cập trong bài giảng này)
Mục đích của khóa học này là phát triển máy bay không người lái hiệu suất cao, nhưng quá trình phát triển sẽ được đề cập sâu hơn.
Nó bao gồm mọi thứ từ giao diện dữ liệu cảm biến, bước cơ bản nhất cho chuyến bay không người lái, đến Điều khiển PID để kiểm soát thái độ.
Chúng tôi sẽ tập trung giải thích quy trình phát triển các ứng dụng nhúng và kết hợp chúng để hoàn thiện hệ thống điều khiển chuyến bay không người lái.
Chúng tôi sẽ luôn cố gắng cung cấp những video bài giảng hữu ích.
- M-HIVE ChrisP
Khóa học này dành cho ai?
고성능 드론의 기초부터 비행제어까지 직접 개발하고 싶으신 분
STM32 để phát triển các ứng dụng sâu hơn
Sinh viên chuyên ngành điện tử, viễn thông, điều khiển, cơ khí, hàng không, v.v.
Nhân viên liên quan đến máy bay không người lái
임베디드 시스템 개발 프로세스를 경험해보고 싶으신 분
Bạn muốn chuyển từ Arduino hoặc MCU 8bit sang MCU 32bit
PID Control là khái niệm cơ bản mà bạn muốn học và tự thực hiện
고수준 임베디드 프로젝트를 실습해보고 싶으신 분
Các tổ chức nghiên cứu và giáo dục liên quan đến máy bay không người lái
무인 이동체 관련 프로젝트를 진행하는 분
Cần biết trước khi bắt đầu?
Bộ điều khiển bay MH-FC V2.2 là thiết bị bắt buộc phải có trong khóa học này!! (Nếu không có, bạn sẽ không thể tiến hành khóa học!! Có thể mua tại cửa hàng thông minh M-HIVE)
Các thành phần của máy bay không người lái (động cơ BLDC, ESC, cánh quạt, khung, pin, v.v. Hãy xem danh sách tại diễn đàn M-HIVE trên Naver)
PC hệ điều hành Windows và STM32CubeIDE
Yêu cầu kiến thức C ngôn ngữ cấp trung trở lên
Yêu cầu kiến thức về mạch cơ bản
Bắt buộc phải có kinh nghiệm phát triển STM32F4 hoặc vi điều khiển (MCU)
