Teleplot 문의
Teleplot 실행했는데,
Drop her for new chart 를 선택하는게 안보이는데, 설정을 따로 건드려야하나요?
回答 1
0
안녕하세요. 제어쟁이입니다.
Drop here for new chart는 별도로 설정에서 활성화할 필요는 없습니다.

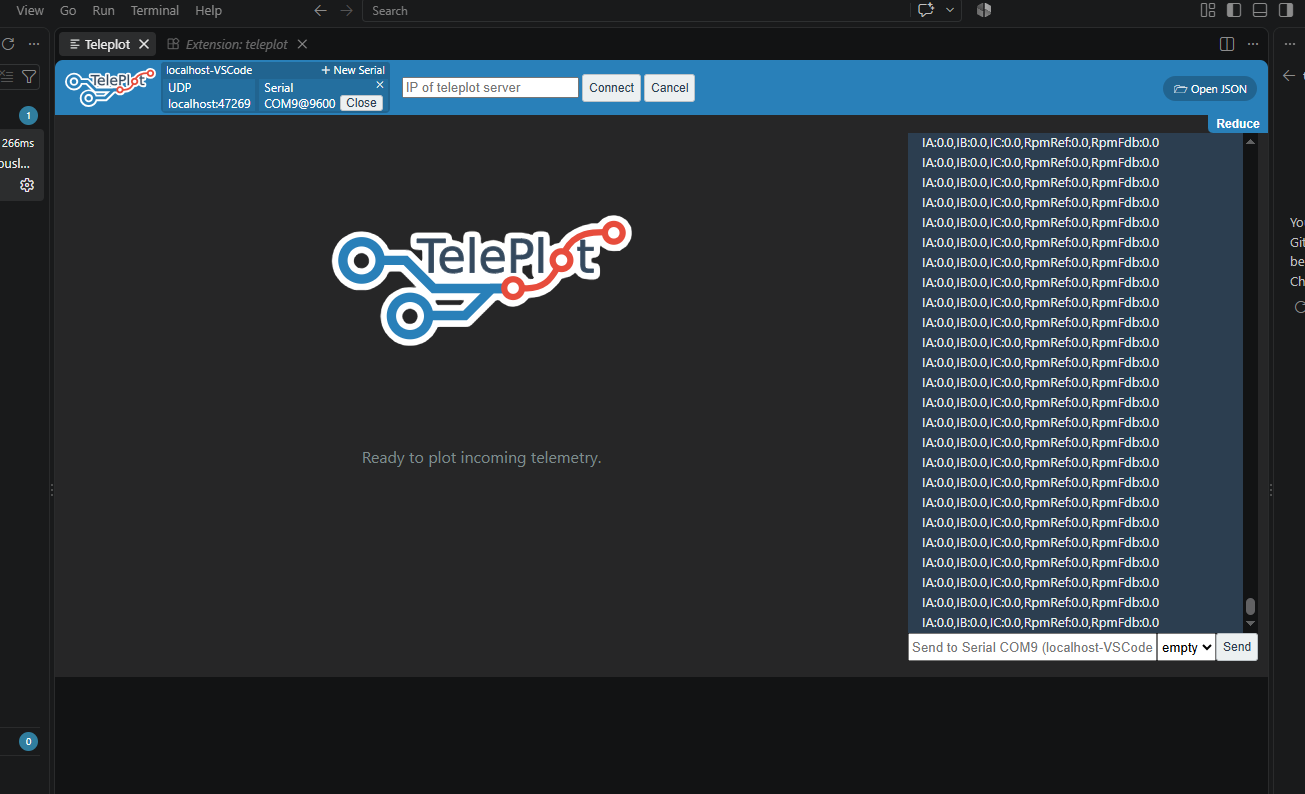

첨부해주신 화면을 보면 UART 데이터는 정상적으로 들어오고 있는 것 같은데, 현재는 Teleplot에서 그래프용 데이터가 아니라 일반 문자열로 인식되고 있는 것으로 보입니다.
Teleplot에서 Serial 데이터를 그래프로 표시하려면 데이터 형식을
>변수명:값
형태로 보내주셔야 합니다.
예를 들어
>speed:1000
과 같은 형태로 UART를 통해 전송하면 speed라는 변수가 Teleplot에서 인식되고 그래프로 표시할 수 있습니다.
강의에서 사용한 코드와 동일하게 작성하셨다면, 먼저 실제 UART로 출력되는 문자열이 위 형식으로 나오고 있는지 확인해보시면 좋을 것 같습니다. Teleplot 버전에 따라 화면 구성이나 그래프가 생성되는 방식은 강의 화면과 조금 다를 수도 있습니다.
그리고 강의 뒷부분에 제가 별도로 만들어서 업로드해둔 UART 모니터링 프로그램도 있습니다. Teleplot이 계속 잘 안 되면 그것도 한번 사용해보세요!
