PCB 설계 완료 후 과정이 궁금합니다

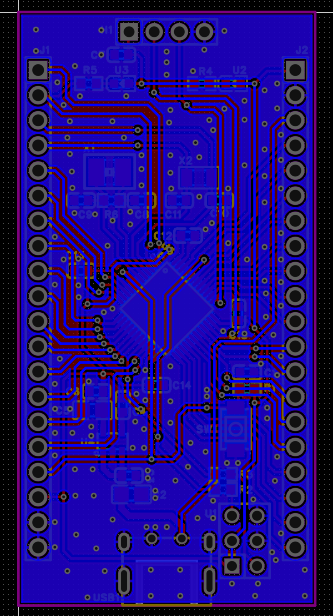

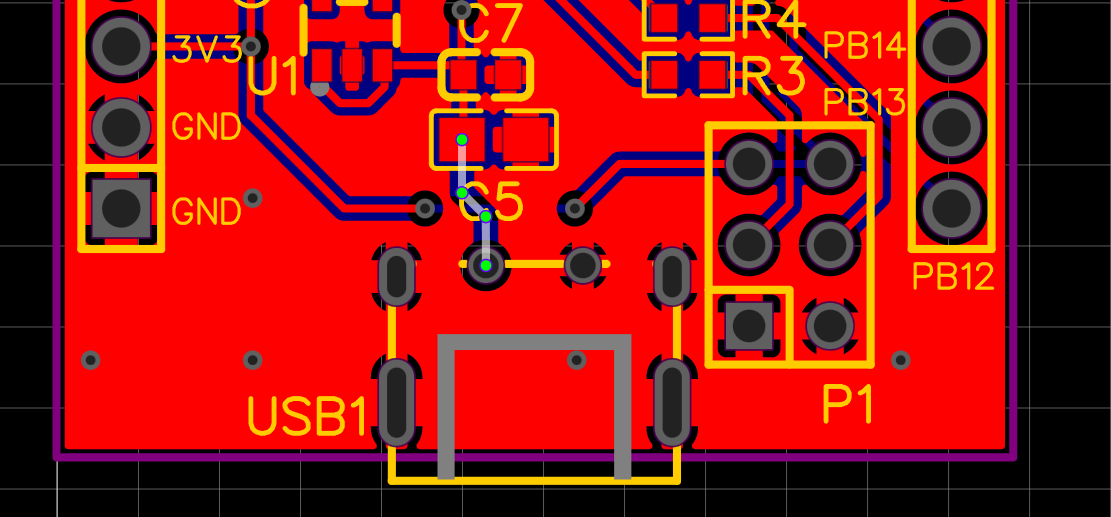

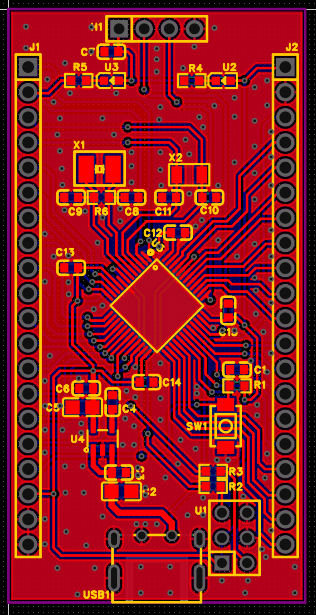

현재 강의를 따라 들으며 아트웍을 완료한 상태입니다.
이후 이 보드를 활용해 무엇이 가능한지 궁금합니다.
또한 XTAL 및 GPIO신호선이 클린하게 신호를 주고 받는지 확인하는 방법이 궁금합니다.
回答 1
1
안녕하세요,
아트웍을 처음 해본신 것이 맞으신지요?
정말 잘 하셨습니다.
XTAL이 잘 동작되는지 확인하려면, MCU에 전원을 넣고, XTAL 양단에 오실로스코프 프로브(Probe)로 검측이 가능합니다.

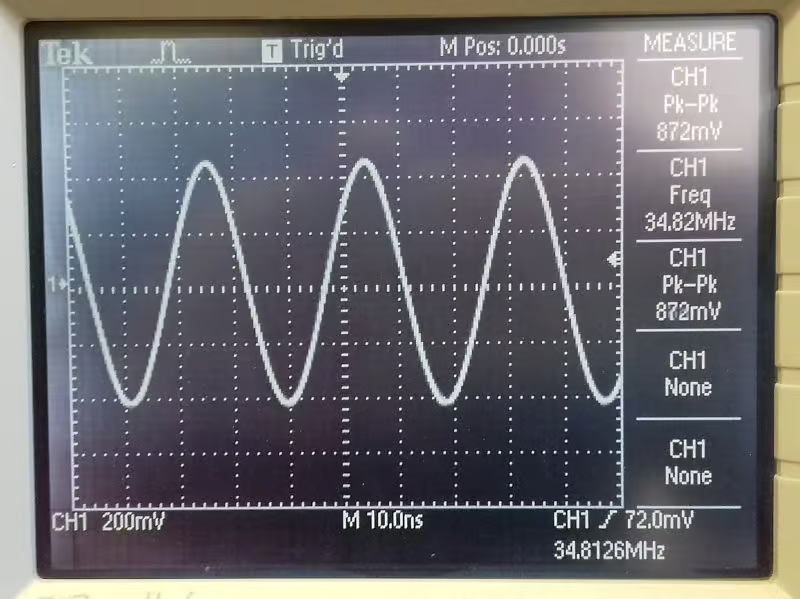

위 사진은 35Mhz 크리스탈의 파형을 오실로스코프로 검측한 것입니다.
우리는 8MHz 크리스탈을 사용했기 때문에 파형 모양은 위 사진과 똑같지만 주파수만 8MHz가 나오게 됩니다.
GPIO 신호선이 클린하게 신호를 받는지 확인하시려면 MCU에 프로그램을 넣고 확인하는 방법 밖에 없습니다. GPIO 핀을 디지털 출력하여 멀티미터나 오실로스코프로 측정이 가능합니다.
다음 동영상 강의로 Bluepill에 프로그램을 넣어서 구동하는 강의를 제작 중입니다. 해당 강의에서 MCU 동작 방식과 출력 확인 방법에 대하여 다루도록 하겠습니다.
아트웍 정말 잘 하셨습니다.
수고하셨습니다.
