크리스탈 관련 질문
현재 강의에 쓰인 크리스탈이 없어서
이 크리스탈로 대체해서 사용하려고 합니다.

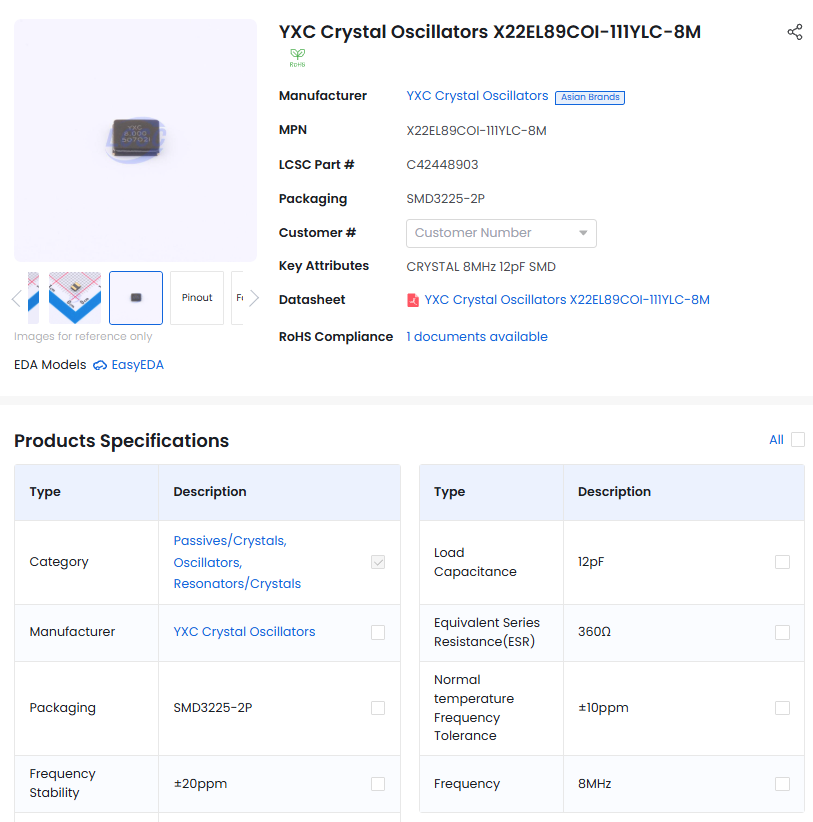

Load Capacitance가 12pF인 크리스탈인데 기존 회로도 대로 20pF 커패시터를 사용하면 되는건가요?
커패시터 값의 차이가 크리스탈에 어느정도의 영향을 미치는지도 궁금합니다!
回答 1
2
안녕하세요,
Load Capacitance가 12pF인 크리스탈을 사용해도 상관없습니다.
다만, 아트웍에서 크리스탈의 Footprint가 구매하신 크리스탈과 일치하는지 확인이 필요합니다.
12pF, 20pF 둘 다 8Mhz 동일한 크리스탈이므로 사용에는 문제가 없습니다.
크리스탈을 일정한 주기의 신호 만들어주는 부품입니다.
위 그림은 일정하게 움직이는 진자에 대한 그림인데요,
12pF는 가벼운 구슬로 만든 진자
20pF는 무거운 구슬로 만든 진자
라고 보시면 됩니다.
가벼운 진자는 초반에 움직이기 쉽지만, 외부 요인(바람 등)에 의해 구슬이 영향을 받을 가능성이 높습니다.
무거운 진자는 초반에 움직이기 어렵지만, 무게에 의한 관성 때문에 외부 요인에 대한 영향이 적습니다.
12pF, 20pF 둘 다 장,단점이 있으며, Bluepill에 사용하는데 문제는 없습니다.
