설계독학맛비's 실전 FPGA를 이용한 HW 가속기 설계 (LED 제어부터 Fully Connected Layer 가속기 설계까지)

디버깅 관련 재질문입니다.

작성

·

240

2

디버깅에서 아래와 같이 답변을 주셨습니다

최소한 제가 아는 범위내에서는 없습니다. 결과가 왜 잘못되었는지, 부분을 찾으면, 이 신호가 왜 이렇게 나왔는지를 따라가야 합니다. 잘못된 신호를 뒤에서 앞으로 거슬러 올라가야 하죠.

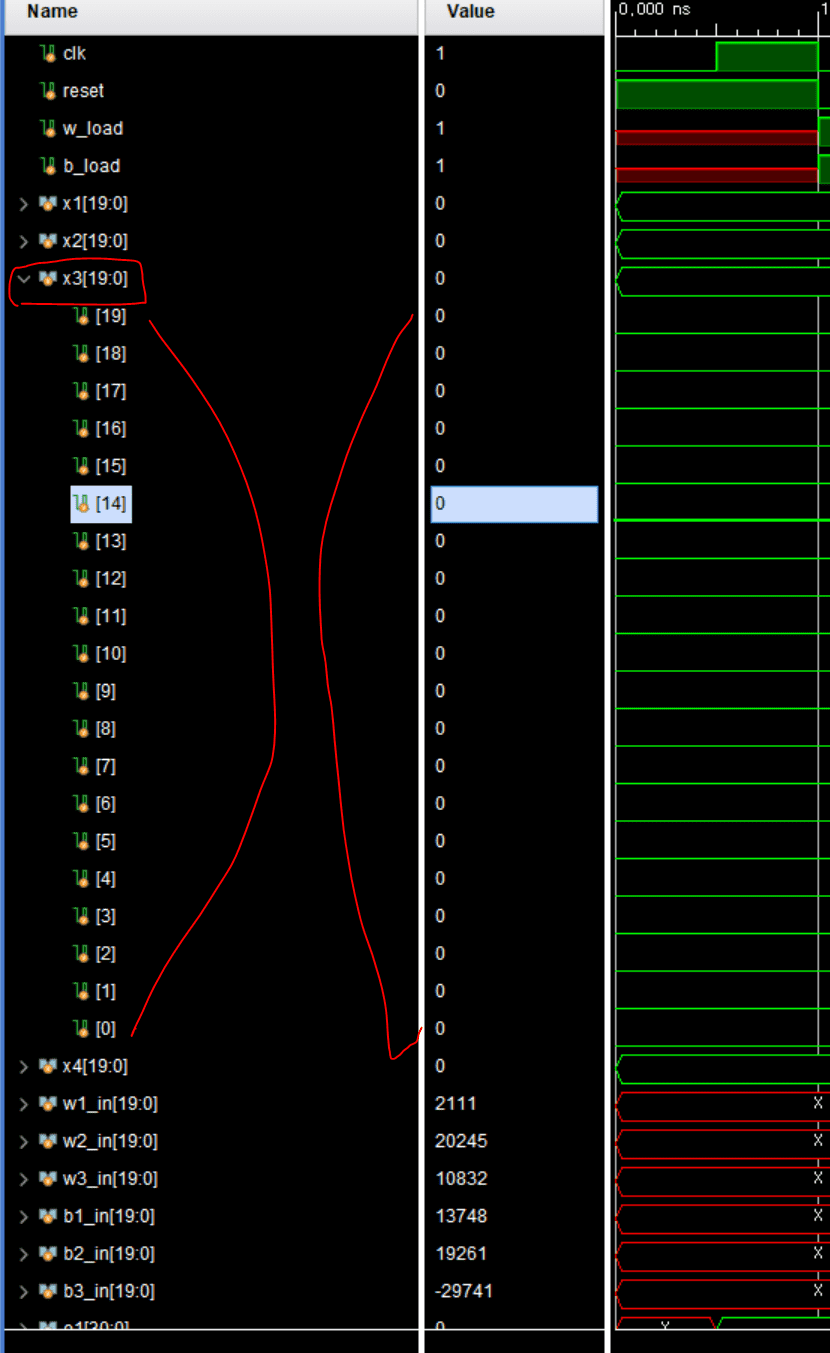

혹시 답변을 주신 말뜻이 wave form에서 제가 빨간색으로 표시한 것 처럼 잘못된 신호를 눌러서 어디서부터 왔는지 하나하나 확인해 보라는 뜻이신건가요?? x3 신호가 잘못되었다 하면 waveform에서 x3 신호를 클릭해서 몇번째부터 잘못 되었는지 확인하기 이런식으로 말입니다.

임베디드 fpga

답변 1

1

설계독학맛비

지식공유자

안녕하세요 :)

회로의 구성은 설계자가 잘 알고 계셔야 겠죠? (가장 중요)

input 이 있으면 로직을 거쳐서 ouput 을 만듭니다.

y = f(x); 의 원리입니다.

잘못된 output 을 만드는 원인은

1. 잘못된 input

2. 잘못된 logic

겠지요.

1 번과 2 번의 작업을 반복하시면서, 디버깅 하라는 의미였습니다.

즐공하세요 :)

ps. 지우셨지만 추가 답변 드립니다.

원하시는 디버깅 도구는, vivado 에서 제공하는 ILA 와 VIO 와는 다릅니다.

ILA 는 실제 FPGA 동작중의 값을 dump 받기 위한 logic tool 입니다.

VIO 는 실제 FPGA 에 값을 전달하기 위한 logic tool 입니다.

질문자

아 그렇군요. 답변 감사합니다.

설계독학맛비

지식공유자

엄청나게 대단한? 디버깅이란건 없는 것 같아요. 그래도.. 돈이 좋다고.. 유료 tool이 실제 유용합니다. 대략.. 디버깅 능력에 50% 정도 향상..? 하지만 유료 tool 이 없다고 디버깅을 못한다 는 아닌 것 같아요 :)

가장 중요한건,

훈련? 을 통한 숙련과 본인 로직에 대한 이해만 있다면, 충분히 빠르게? 디버깅 할 수 있다 생각됩니다. 현업가시면, 퇴사자가 설계한 로직이 아닌한, 디버깅은 설계자가 합니다.

많이 실수해보시고 찾아보시고 과정을 거치시면, 고인물..? 이 되어 있으실 겁니다.

즐공하세요 :)

질문자

답변 감사합니다.

A라고 생각하고 설계를 했는데 사실은 B라는 구조인 것을 모를때가 참 답답한 것 같습니다

하드웨어는 디버깅의 길이 참 험난하네요 ㅎㅎ
