PL to PS Interrupt 관련 문의 사항
작성
·
821
1
안녕하세요?
Zynq 공부에 큰 도움이되고 있습니다. 감사합니다.
강의 내용은 아니지만 PL to PS Interrupt 관련해서 질문드립니다.
질문
==========================================================================
블럭 디자인에서 포트를 생성하여 interrupt 설정 후 IRQ_F2P[0:0]에 연결하면 Interrupt가 활성화 됩니다. (실제 실행 확인)
강의에 사용된 IP를 사용하는 경우 Interrupt가 활성화가 않됩니다. 추가 설정해야 하는 부분이 있는건가요?
==========================================================================

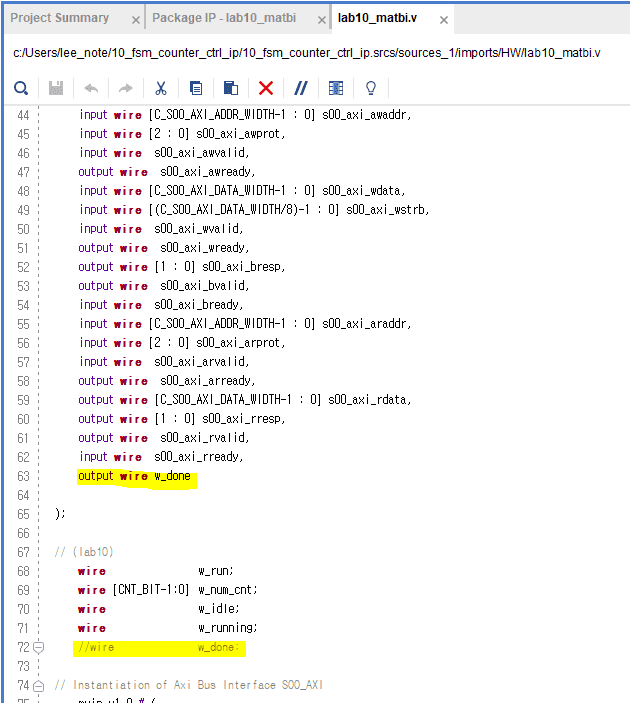

10_fsm_counter 프로젝트의 IP를 사용하여 첨부된 그림1과 같이 수정 하였으며

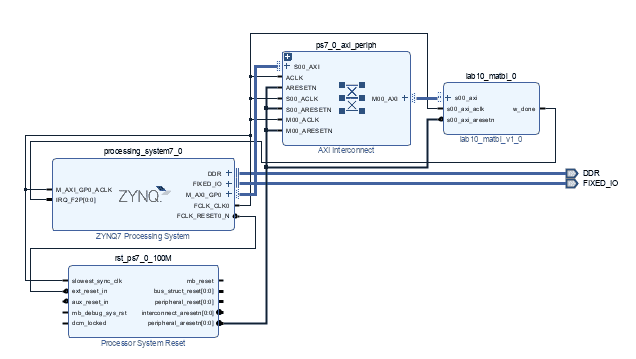

블럭은 첨부된 그림2와 같습니다.

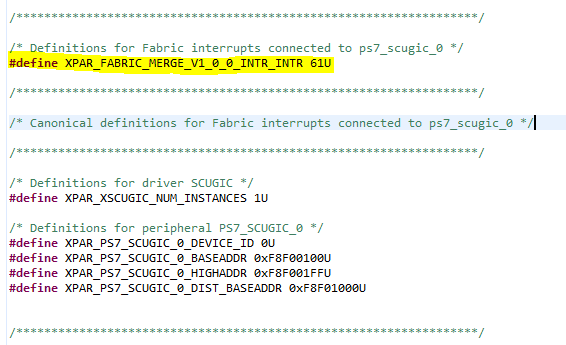

Bitstream 완료 후 Export Hardware로 Inculde bitstream 하여 Vits에서 xparameters.h 를 확인하면 첨부된 그림3과 같은
인터럽트 정의가 없어서 문의 드립니다.
추가 설정해야 하는 부분이 있는것인지 어떤 부분에서 문제가 발생했는지 혹시 알수 있을까요?
감사합니다.
답변 1
0
안녕하세요 :)
(저도 잘 모... 르지만)
제 생각에는 참고한 링크대로만 하면 정상적으로 동작을 할 것 같은데요.
http://www.globaltek.kr/zynq-interrupt-example-tutorial/
하신 방법에는 문제가 있어보이지는 않아요. (irq 체크하고, port 연결만 해주면 될 것 같은데요)
혹시 이거 한번 확인해 보시겠어요?
참고링크의 맨 밑에 보니까, helloworld.c 코드가 있는데, 여기 코드를 vitis 에서 그대로 가져왔을때, compile error 가 있는지 보고 싶어요.
(Vits에서 xparameters.h 에 IRQ 가 없다고 해서, 동작이 안된다, 처럼 보여지지는 않아요.)
XPAR_FABRIC_EXT_IRQ_INTR 이라는 define 이 현재 vitis 프로젝트에서 검색이 되실까요? (search?) 되시면 이걸로 대체해도 될 것 같은..?!
즐공하세요 :)
