납땜 질문

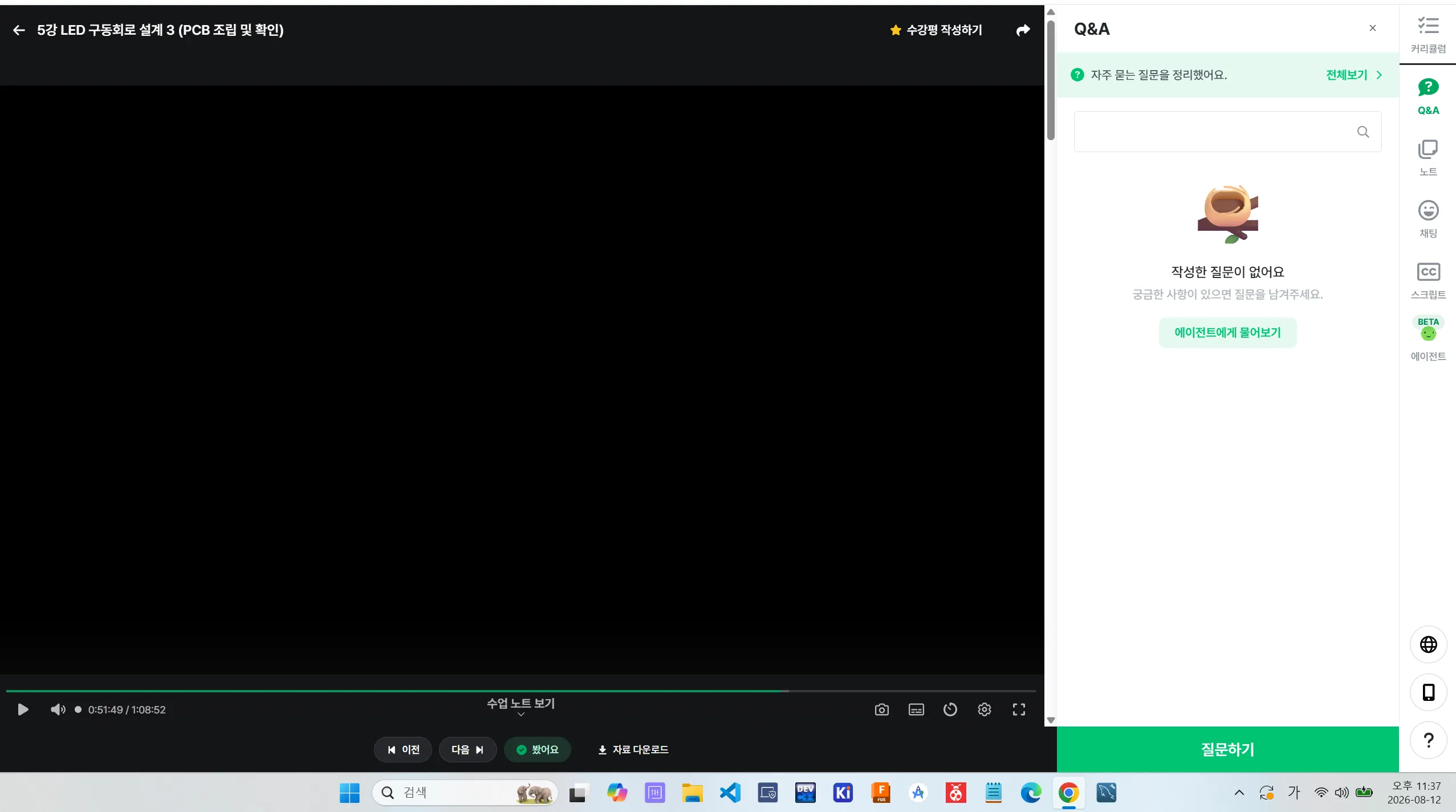

5강 LED 구동회로 설계 3에서 정확히 어떤걸 사야하는지 최종적으로 알려주시면 감사하겠습니다. 49분53초부터 pcb발주를 하고 그 상태에서 이제 부품들 납댐하는거 같은데 혹시 이거 영상에 나오는것처럼 똑같이 납땜을 해야 하는지 궁금합니다. 만약 해야 한다면 부품하고 납땜 준비물은 뭐가 있어야 하는지 가능한 제품까지 해서 알려주시면 감사하겠습니다
답변 1
1
안녕하세요, 좋은 질문 감사합니다.
답변은 아래와 같습니다. (검은 글씨 : 질문, 빨간 글씨 : 답변)
5강 LED 구동회로 설계 3에서 정확히 어떤걸 사야하는지 최종적으로 알려주시면 감사하겠습니다.
(→ 동영상 강의에 대한 실습을 위해서는 다음 부품 구매가 필요합니다.
· LED 구동 PCB (EasyEDA로 구매 진행 가능합니다.)
· 실납
· USB C type connector
· 칩 LED
· 칩저항 1k옴
· 인두기 )
49분53초부터 pcb발주를 하고 그 상태에서 이제 부품들 납댐하는거 같은데 혹시 이거 영상에 나오는것처럼 똑같이 납땜을 해야 하는지 궁금합니다.
(→ 반드시 영상과 똑같이 납땜 하실 필요는 없습니다. 실납 대신 크림납, 인두기 대신 heatgun을 사용한 납땜 방식도 있습니다만, 처음 납땜을 하실 경우 크림납과 heatgun 방식은 어려울 수 있습니다.
https://www.youtube.com/shorts/C06C1yfuyUQ
크림납과 heatgun 방식 납땜은 위 동영상 참고 바랍니다.)
만약 해야 한다면 부품하고 납땜 준비물은 뭐가 있어야 하는지 가능한 제품까지 해서 알려주시면 감사하겠습니다
(→ 부품 구매 사이트
· LED 구동 PCB (EasyEDA로 구매 진행 가능합니다.)
· 인두기 세트: https://www.devicemart.co.kr/goods/view?no=10894368
· USB C type connector : https://www.devicemart.co.kr/goods/view?no=16082217
· 칩 LED : https://www.devicemart.co.kr/goods/view?no=14047555
· 칩저항 1k옴 : https://www.devicemart.co.kr/goods/view?no=6061
)
납땜을 하실 때에는 반드시 '장갑 착용'하시고, '환기'되는 장소에서 진행하세요.
도움이 되셨기를 바랍니다.
감사합니다.
