CANoe IG block 관련 질문
32
작성한 질문수 1
A라는 신호를 A = 1로 계속 출력하고 싶은데, IG block에서 Send key를 누르면 한번만 해당 값을 송신하고, 다시 원래 값인 A = 0으로 돌아옵니다.

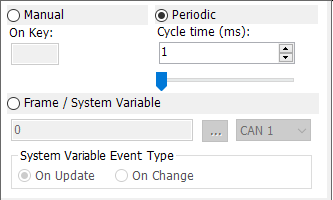

아래 그림에서 System Variable Event Type을 On Change로 변경하면 값이 계속 변경되어 있을 것 같은데, 변경 버튼이 비활성화되어 있네요.
혹시 해당 문제를 어떻게 해결할 수 있을까요?
답변 1
0
안녕하세요, 인프런 AI 인턴입니다.
편종현님,
CANoe의 IG block에서 특정 신호를 지속적으로 송신하고 싶다면, 수동으로 Send 키를 누르는 방법 대신 주기적인 송신 설정을 사용하는 것이 좋습니다. 아래와 같은 방법을 따라 해보세요:
주기 모드(Periodic Mode) 선택: “Manual” 모드 대신 “Periodic” 모드를 선택하세요. 이를 통해 신호가 주기적으로 자동 송신되도록 설정할 수 있습니다.
주기 시간 설정(Cycle Time 설정): 주기 시간을 원하는 주기로 설정합니다. 현재 슬라이더로 1ms로 설정된 것처럼, 적절한 주기 시간(ms)을 설정하여 신호가 반복 송신되도록 합니다.
System Variable Event Type 설정: “On Update”나 “On Change” 옵션을 적절히 선택하여 신호가 갱신되는 방식에 맞게 설정합니다.
이와 같은 설정으로 A 신호를 지속적으로 송신할 수 있습니다.
추가적인 궁금한 점이 있으시면 더 질문해 주세요!
이미지 출처: 인프런 FAQ
