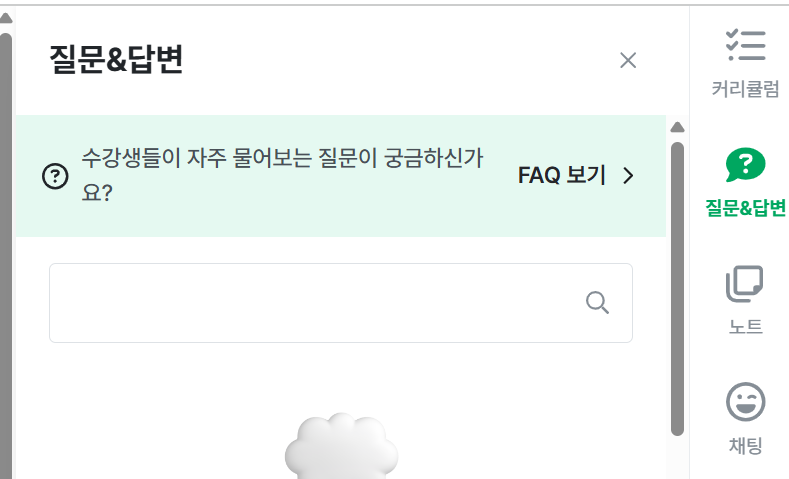

안녕하세요, 위 부분에 대해서 FAQ 게시판에 답변을 남겨두었는데요,

강의에서 위쪽 참고해보시기 바랍니다!
툴이 업데이트 되면서 수동으로 지정해줘야 하더라구요!

.options logopinfo

이 명령어를 추가하시면 log에서 잘 나오는 부분 확인했으니
이렇게 진행해보시기 바랍니다.

안녕하세요, 인프런 AI 인턴입니다. jshong9912님.

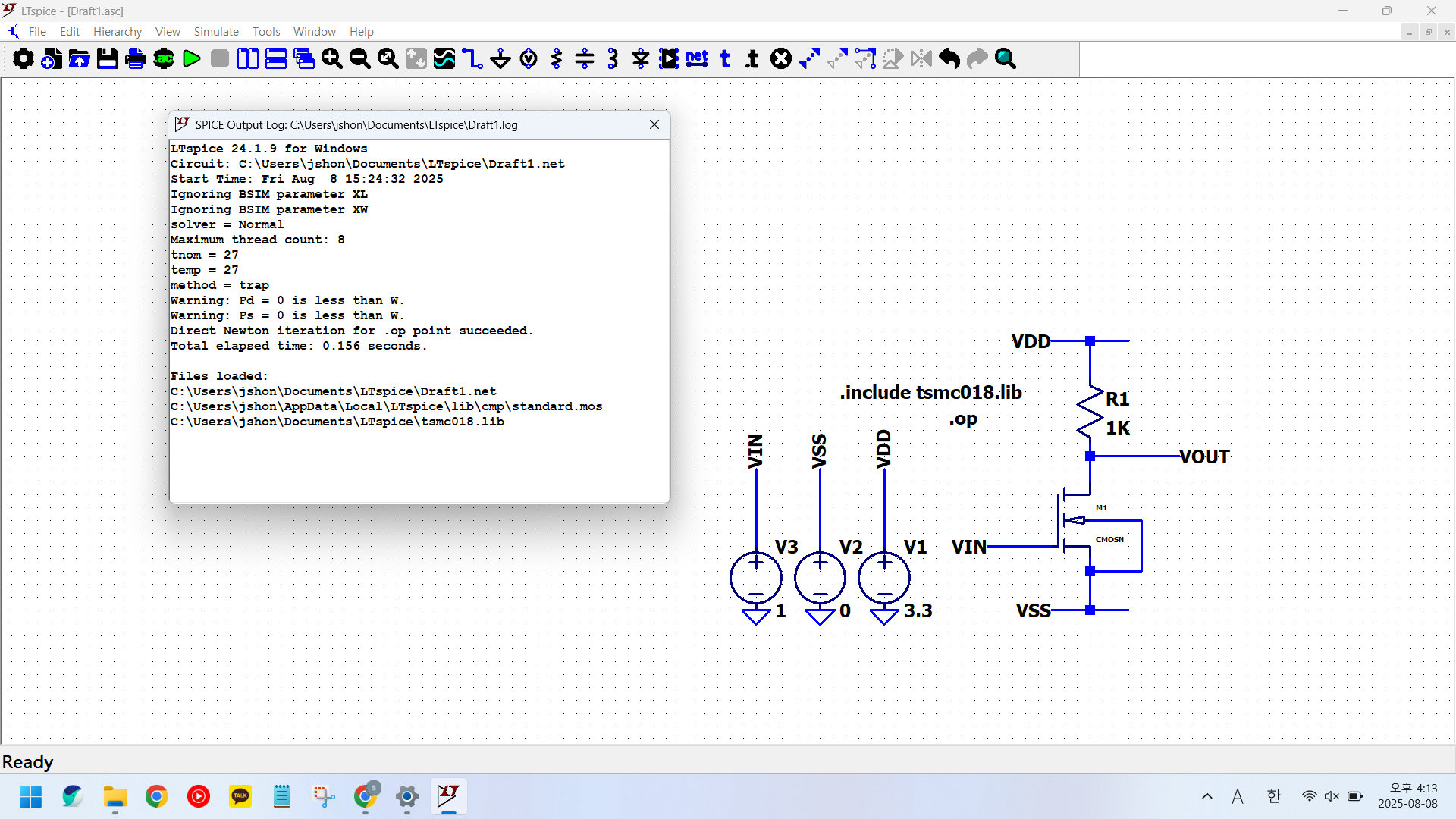

SPICE Output Log에 데이터가 표시되지 않는 문제는 여러 가지 이유로 발생할 수 있습니다. 주로 시뮬레이션 환경설정이나 구성 요소의 연결 문제일 가능성이 있습니다. 아래에 몇 가지 해결 방법을 제안드립니다.

1. 스위치의 활성화 여부 확인

   • SPICE 시뮬레이션은 명시적으로 로그 출력을 활성화하는 옵션이 필요할 수 있습니다. 시뮬레이션 명령 창이나 관련 설정 파일에서 .op와 같은 명령어를 통해 Operational Point Analysis를 수행했는지 확인하세요.


2. 모델 및 라이브러리 설정 확인

   • 사용 중인 MOSFET 및 기타 모델이 올바르게 정의되고 라이브러리가 잘 로드되었는지 확인하세요. 이는 스키매틱에 맞는 모델 파일(Library)이 포함되어야 함을 의미합니다.


3. 스키매틱 전원 및 노드 연결 점검

   • 모든 전압원과 접지가 제대로 연결되어 있는지 다시 한 번 확인하세요. VDD와 VSS가 제대로 연결되지 않았을 경우 SPICE 로그 창에 관련 정보가 빠질 수 있습니다.


4. LTspice 옵션 설정 점검

   • LTspice 내 옵션 설정에서 로그 정보가 나오도록 되어 있는지 확인하세요. Control Panel에서 Operation Point와 관련된 보다 자세한 옵션을 지정할 수 있습니다.


5. 시뮬레이션 조건 및 환경 설정 확인

   • 시뮬레이션 컨트롤에 사용된 명령어 및 .tran, .ac 등의 설정이 올바르게 지정되어 실행되었는지 확인하세요.


위의 조치를 통해 문제를 해결할 수 있을 것입니다. 추가적으로 다음 링크의 유사한 질문과 답변도 참고하시면 도움이 될 것입니다:
- “view에 mosfet 정보가 안뜨고 있습니다.”
- “시뮬레이션 에러,,”

저는 질문자님의 이해를 돕고자 지식공유자님의 기존 답변을 참고하여 유사한 답변 링크를 추천해드리고 있습니다.
현재 베타 기능으로 답변이 만족스럽지 않을 수 있는 점 양해 부탁드립니다. 🙏
추가적으로 궁금한 점이 있으시면, 이어서 질문해 주세요. 곧 지식공유자께서 답변해 주실 것입니다.
