NUCLEO-F429ZI 포팅 질문 드립니다. (UART 통신 문제)

해결 하였습니다.

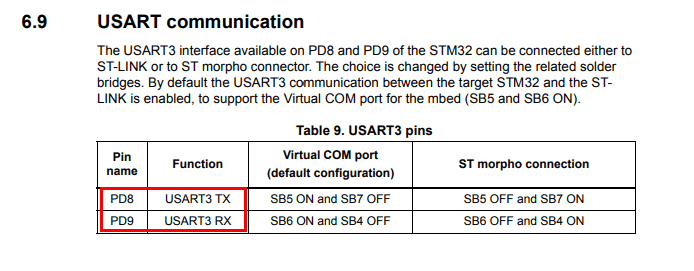

스펙 문서를 찾아보니 PD8과 PD9를 사용해야 했는데,  STM32CubeIDE 툴에서 USART3 을 그냥 선택하면,

PB10과 PB11을 선택되는게 문제였습니다.

원래 작성하였던 질문은 혹시 다른 분들께 도움이 될지도 모르니 남겨놓도록 하겠습니다.

--------------------------------------------------------------------------------------------------------------------------

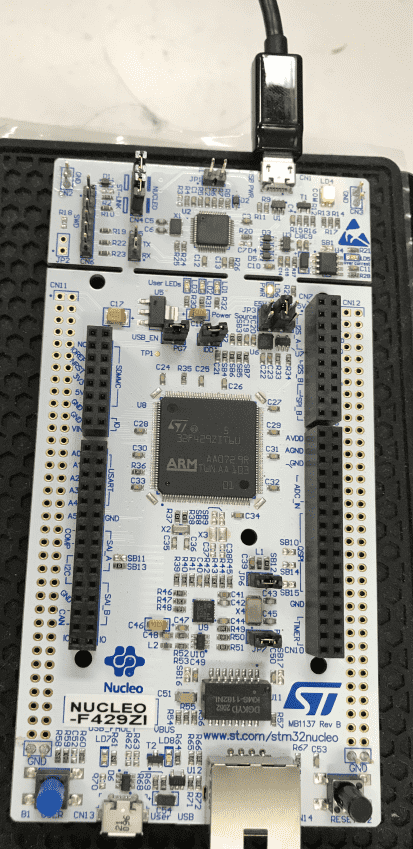

NUCLEO-F429ZI 에서 포팅을 시도하고 있는 중입니다.

STM32CubeIDE Version : 1.9.0

보드와 PC연결은 잘 된것 같아보입니다.

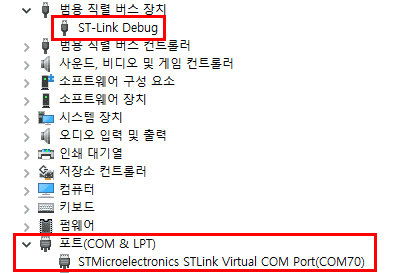

장치관리자를 확인 해보면 STMicroelectronics STLink Virtual COM Port 가 잘 잡혀 있습니다.

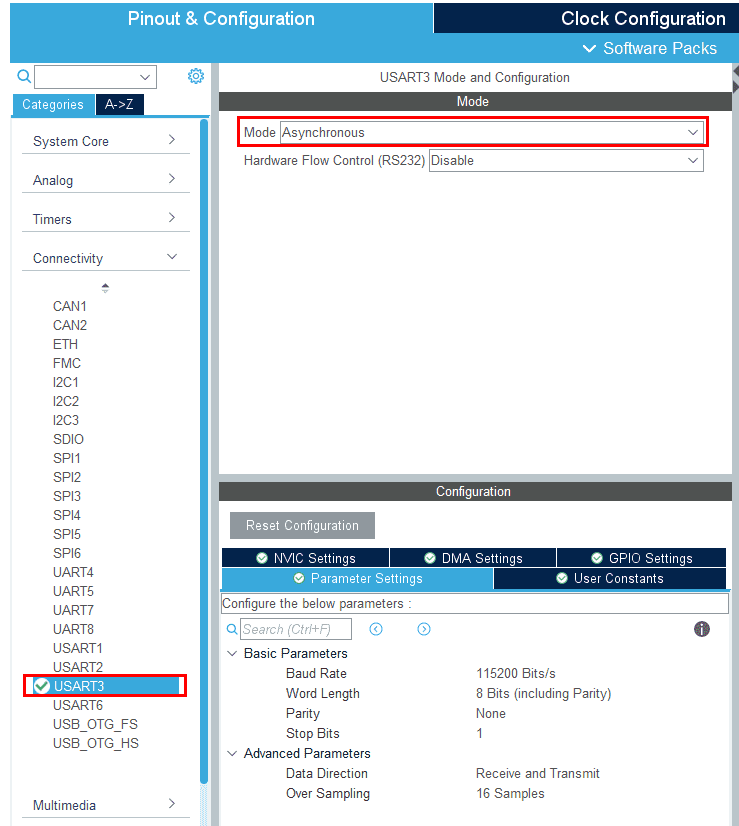

Connectivity 에서 USART3을 선택하고, FreeRTOS는 CMSIS_V1 을 선택하였습니다.

main.c 에 <stdio.h> 헤더를 추가 하고, __io_putchar 함수를 오버라이트도 하였는데,

int __io_putchar(int ch)
{
	if ( ch == '\n' )
	{
		HAL_UART_Transmit(&huart3, (uint8_t*)&"\r", 1, HAL_MAX_DELAY);
	}
	HAL_UART_Transmit(&huart3, (uint8_t*)&ch, 1, HAL_MAX_DELAY);

	return ch;
}

 UART 통신이 되지 않습니다.

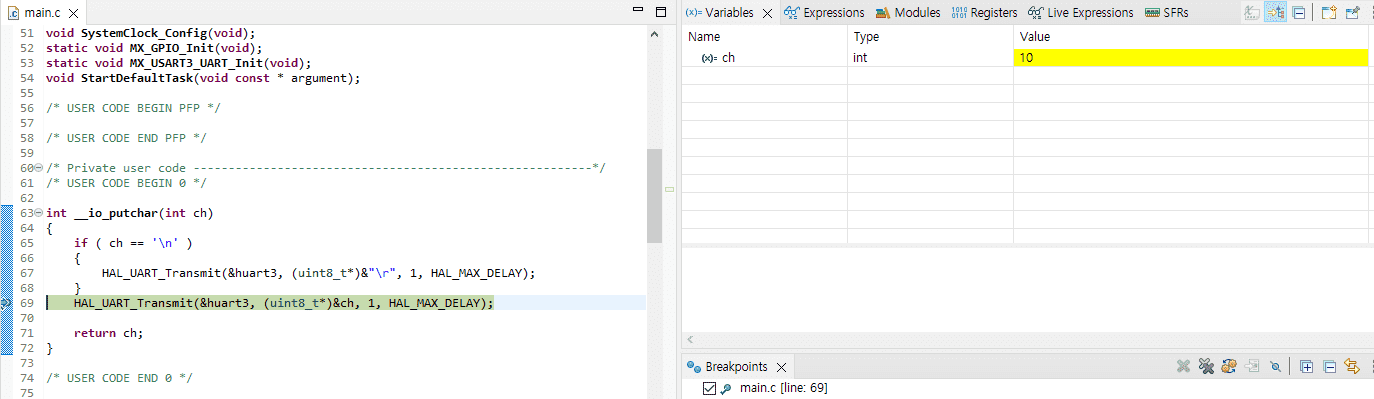

디버깅을 시작하여 HAL_Init( ); 부터 계속 Step Over를 클릭하여 넘어가면

중간에 printf 함수와 fflush(stdout); 을 호출하고

osKernelStart( ); 까지 잘 넘어가 지는데

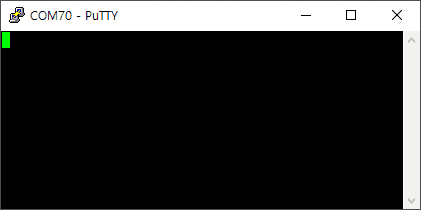

PUTTY에 어떠한 아웃풋도 나오지 않습니다.

중간에 break point 를 걸어서 확인해보면 함수가 호출이 되는것을 확인 가능한데 터미널 에만 출력이 되지 않습니다.

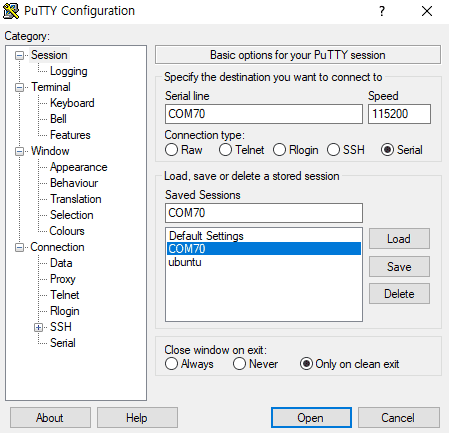

Baud Rate는 디폴트인 115200 을 사용하였습니다.

혹시 제가 빠뜨린 부분이 있는지 확인 부탁드립니다.

(USART1, 2, 6 도 해보았는데 PUTTY로 출력 되지 않았습니다.)

Connectivity

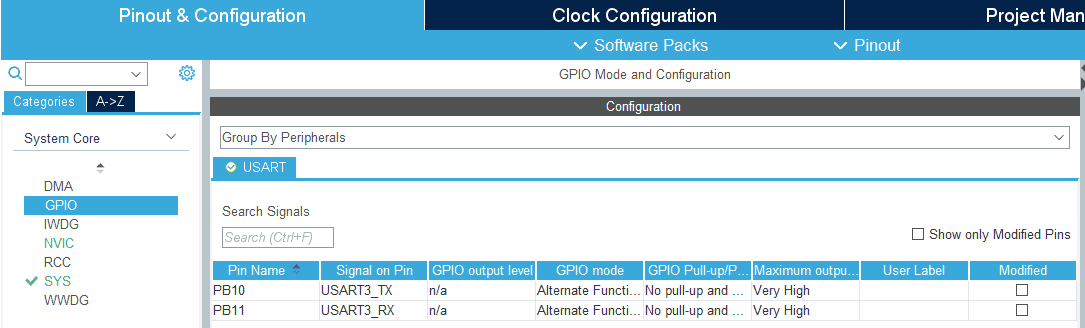

GPIO

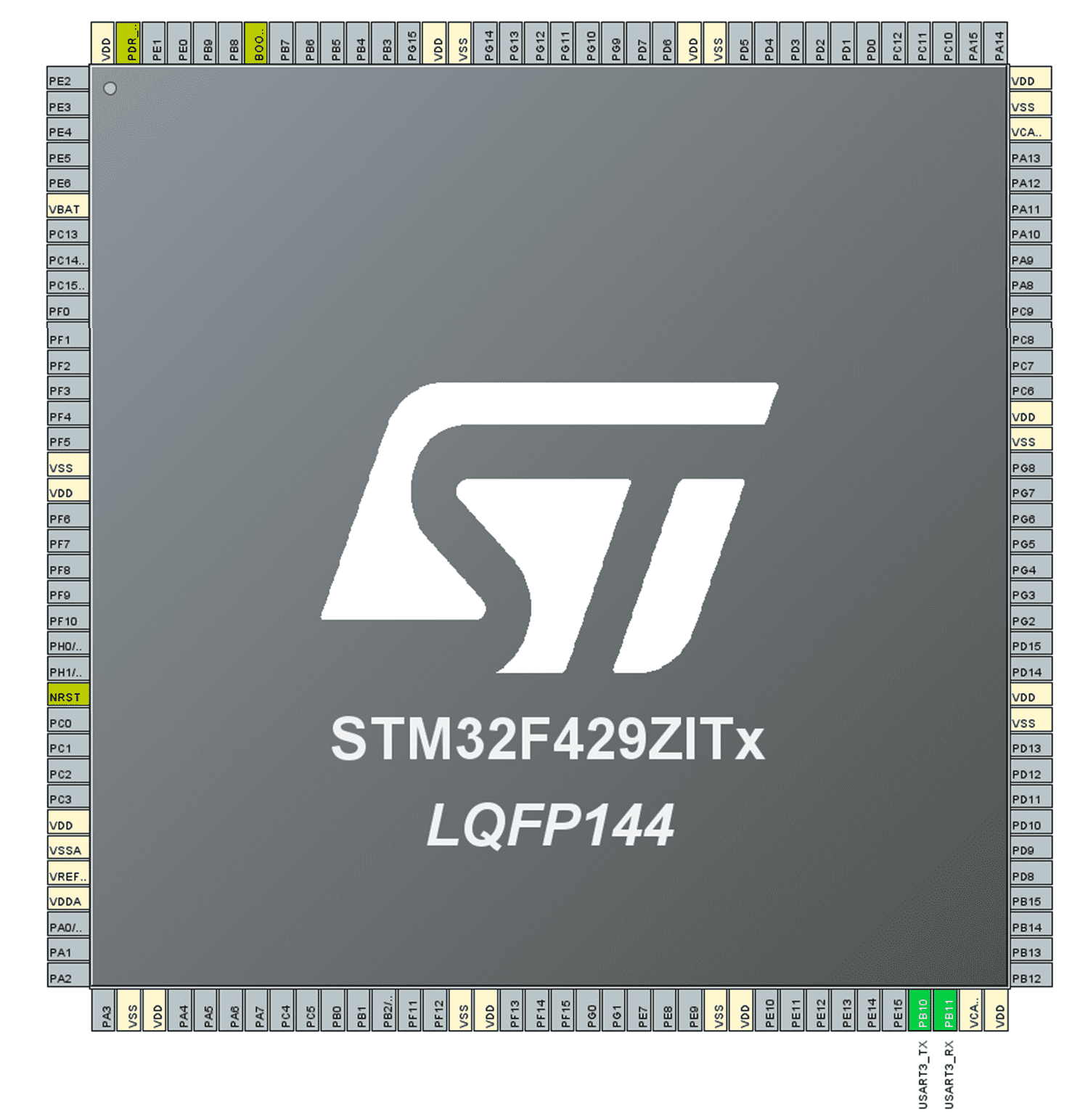

Pinout View
