안녕하세요.
코린이 구조대 후추아빠 입니다.

빵판 꾸미기 실습에서는 회로도에 맞게 라즈베리파이의 GPIO18 핀을 브레드보드에 연결하고,
GND, 저항, LED도 회로도와 동일하게 연결해 주시면 됩니다.
대략적인 구성은 아래와 같습니다.
[노트북]
│
└─ Wi-Fi/LAN -> SSH -> Raspberry Pi

[Raspberry Pi]
├─ 전원 어댑터
├─ GPIO18 -> 빵판 회로
└─ GND -> 빵판 회로

여기서 한 가지 주의하실 점은,
라즈베리파이 전원을 노트북 USB 포트에서 공급하기보다는 강의 준비물에 있는 전원 어댑터를 사용하시는 것을 권장드립니다.
노트북 USB 포트는 라즈베리파이에 필요한 전류를 안정적으로 공급하지 못할 수 있어서,
실습 중 갑자기 재부팅되거나 동작이 불안정해질 수 있습니다.

즉,

1. 라즈베리파이는 전원 어댑터로 켜두고
2. 노트북에서는 SSH로 접속하고
3. GPIO18과 GND 등을 회로도대로 브레드보드에 연결
하시면 됩니다.

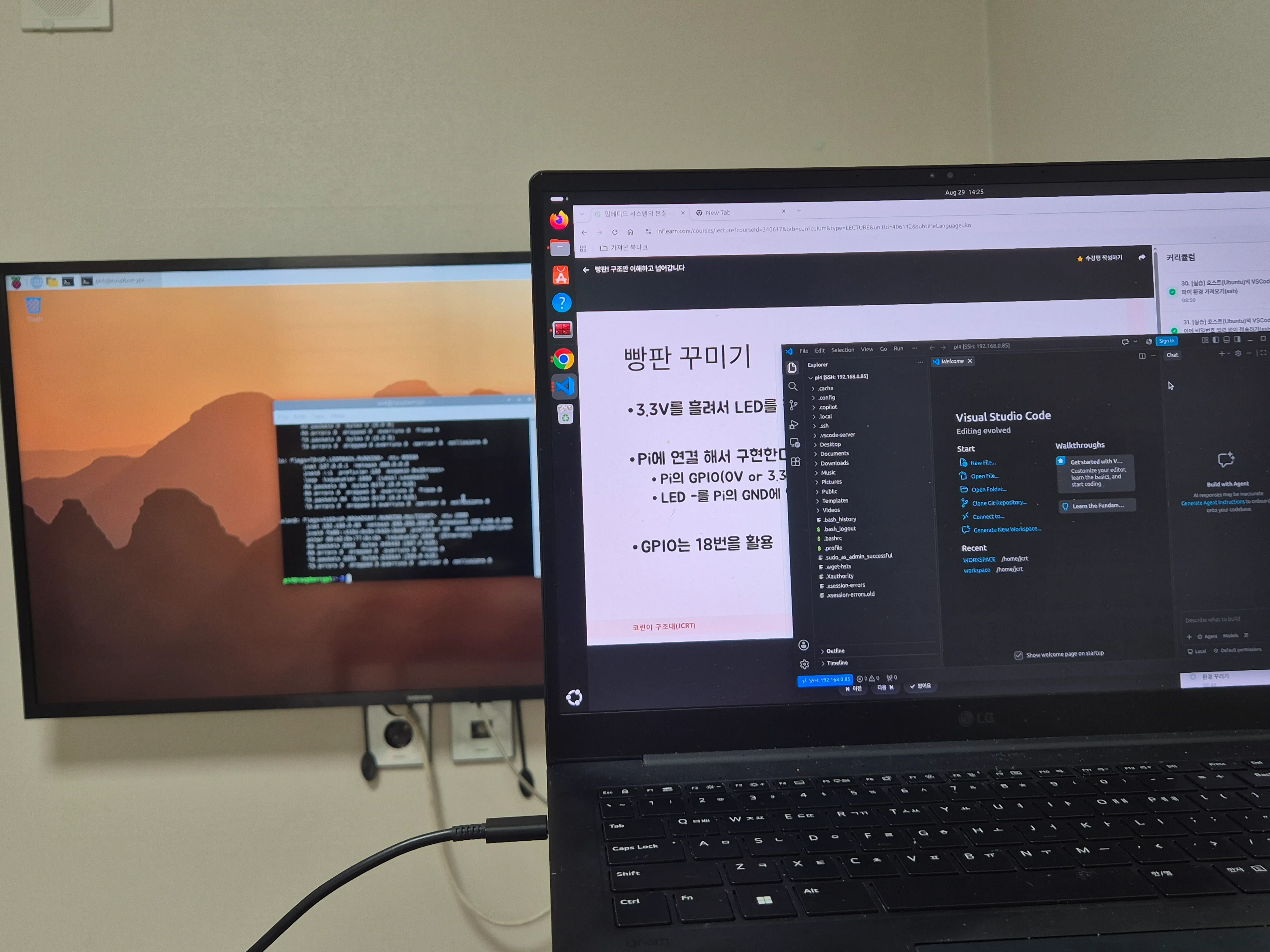

SSH 접속까지 정상적으로 되셨다면 이제 HDMI 모니터는 빼두셔도 됩니다.
앞으로는 강의처럼 노트북에서 SSH로 라즈베리파이에 접속해서 실습하시면 됩니다.
이 단계부터는 별도의 HDMI 모니터는 필요하지 않습니다.
