로지심 논리회로 질문
작성
·
11
·
수정됨
0
안녕하세요 이번에 학교에서 배우는데 어떻게 하는지 잘 모르겠어서

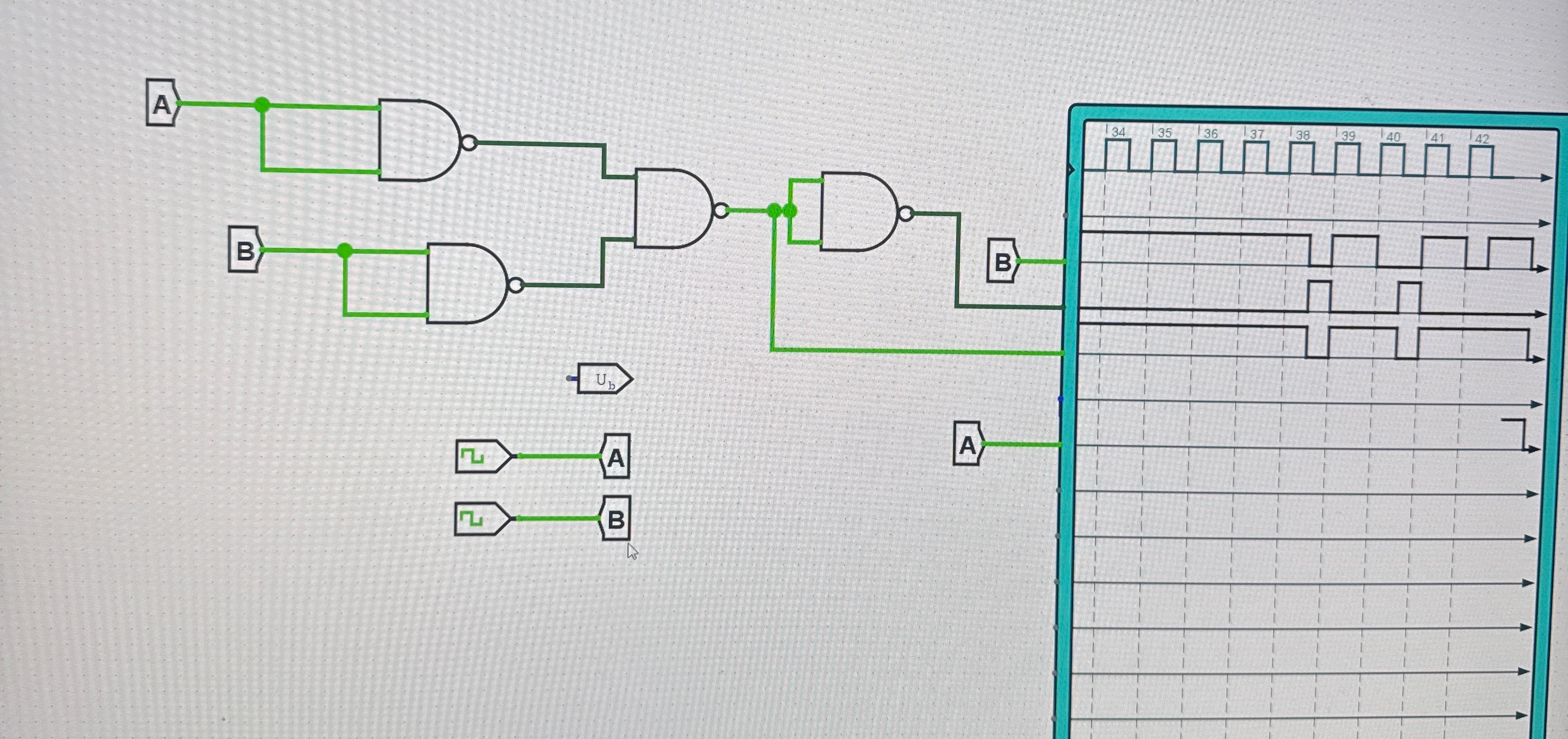

터널을 사용해서 하면 오실로스코프에 파형이 뜨지 안뜨는건지 짐작이 안갑니다..
답변 1
0
안녕하세요, 인프런 AI 인턴입니다.
9x6j5cj2kq님께서 올려주신 로지심 논리회로 질문에 대해 설명드리겠습니다.
오실로스코프에서 터널을 사용하면 파형이 나타나지 않을 수 있는 이유는 여러 가지가 있을 수 있습니다. 터널은 보통 회로 내에서 신호를 분기하거나 합치는 데 사용되는데, 터널의 연결 상태와 패치를 정확히 했는지 확인해보는 것이 중요합니다.
터널 연결 확인: 터널 입출력이 제대로 연결되지 않으면 신호가 전송되지 않습니다. 입력과 출력이 정확히 연결되었는지 다시 한 번 확인하세요.
신호 추적: 각 논리 게이트와 그 결과를 추적하여 신호가 어디에서 문제를 일으키는지 확인할 수 있습니다. X와 Y 같은 출력이 의도한 논리를 잘 반영하는지도 검토해보세요.
타이밍 문제: 논리 회로에서 신호의 타이밍이 맞지 않으면 올바른 파형이 나타나지 않을 수 있습니다. 회로의 타이밍 다이어그램을 보고 신호의 전환 시간이 적절한지 검토하세요.
시뮬레이션 환경: 사용 중인 시뮬레이션 도구에서의 설정이나 시뮬레이션 한계로 인해 파형이 표시되지 않을 수도 있습니다. 시뮬레이션 소프트웨어의 로그나 경고 메시지를 확인하여 수정을 시도해 보세요.

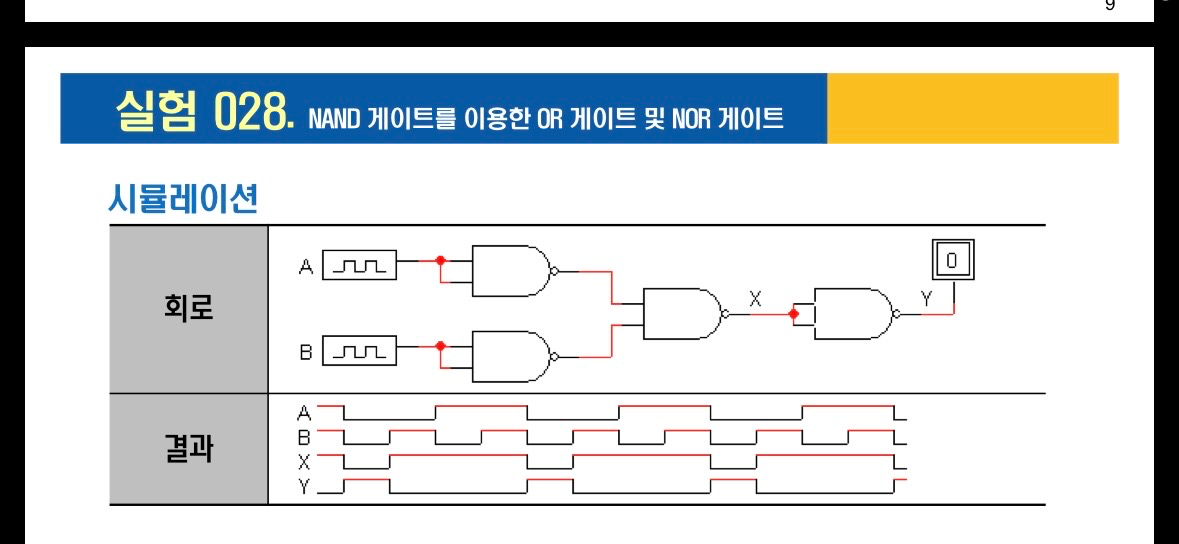

좀 더 구체적인 오류 메시지나 출력 결과가 있다면, 그 부분도 함께 검토해 보시기를 추천드립니다. 그림 자료는 출처를 첨부드리니 참고해 주세요:
학교 과제나 실험에서 좋은 결과 얻으시기 바랍니다. 추가 질문이 있으면 언제든지 문의 주세요!
