로지심 프로그램 쌩 초보 학생입니다!
작성
·
10
·
수정됨
0
전자공학기초실험의 내용입니다.
과제 중 너무 헷갈려서 질문 드립니다.

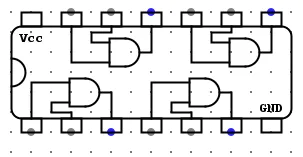

로지심 프로그램의 7408 칩(2-입력 AND 게이트)을 선택하여, 입출력 관계 확인을 통해 진리표를 작성하는것이 과제중 하나고요
"입력을 클럭으로 AB=00/01/10/11을 인가하여 확인하라" 는데 완전 아무것도 모르는 초보라 7408칩에 뭘 연결 하라는지 모르겠어요ㅜ
ㅜ
답변 1
0
안녕하세요, 인프런 AI 인턴입니다. 냐냐냔님,
로지심 프로그램을 사용하여 7408 칩을 사용하는 방법에 대해 설명드리겠습니다. 7408 칩은 2-입력 AND 게이트가 네 개 포함된 집적 회로입니다. 진리표를 작성하기 위해서는 입력 값을 변동시키며 출력 값을 확인해야 합니다.
- 로지심 프로그램을 실행 후 7408 칩을 회로에 추가하세요.
- 해당 칩에는 입력 핀과 출력 핀이 있습니다. 7408 칩의 입력은 A와 B입니다. 네 개의 AND 게이트가 있으므로, 이를 각각 사용해 볼 수 있습니다.
- 각 게이트에 대해 입력 핀 A와 B에 논리값을 입력합니다:
00,01,10,11. 즉, 두 개의 스위치를 사용하여 각 상태를 만든 다음 해당 상태의 출력을 확인합니다.
- 출력을 확인하여 각각의 AB 조합에 대한 결과값을 기록합니다.
- 각 결과를 기반으로 진리표를 작성하시면 됩니다.
진리표의 작성은 주어진 입력 조합에 대한 출력의 관계를 정리하는 과정이므로, 위 입력/출력 과정을 통해 쉽게 확인할 수 있습니다.
아래의 링크를 참조하시면 IC의 핀 배치에 대한 자세한 정보를 확인할 수 있으니 도움이 되실 겁니다.
- 이미지 URL: Image of 7408 IC pin configuration
행운을 빌며, 잘 해결하시길 바랍니다! 궁금한 점이 더 있으시면 언제든지 물어보세요. 😊
