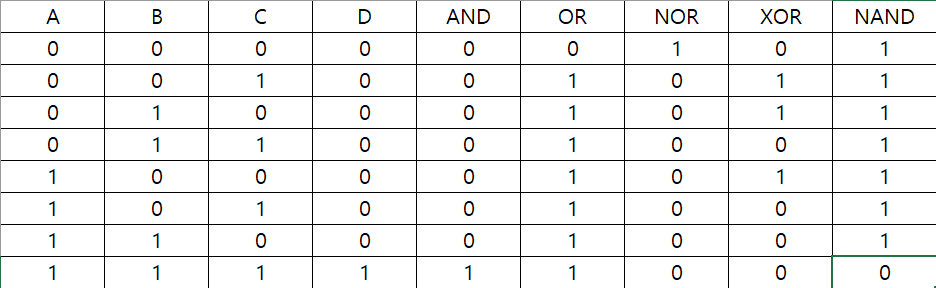

4입력 AND, OR, NAND, NOR, XOR 연산의 진리표를 작성해보세요.

다음 볼 방정식들을 여러 방법을 이용해 간략화 해보세요.

1. A( (BB)’+ 0A) + (CC)' = (AB’) +C
   A( (B)' + 0) + (C)' = (AB') + C
   A(B') + C' = (AB') + C
   AB' + C' = AB' + C

2. (B’B’) + (AD’ + (CA)’)D = B’ + (DC’) + (DA’)
(B') + AD'D + (CA)'D = B' + (DC') + (DA')
B' + A0 + (CA)'D = B' + (DC') + (DA')
B' + (CA)'D = B' + (DC') + (DA')
B' + (C' + A')D = B' + (DC') + (DA')
B' + C'D + A'D = B' + DC' + DA'

3. (A’B) + B(B1 + BC) = B
(A’B) + B(B + BC) = B
(A’B) + BB + BBC = B
(A’B) + B + BC = B
(A’B) + B = B
A’B + B = B
B = B

4.B’(1C + BD) + DB = (B’C) + (DB)
B’(C + BD) + DB = (B’C) + DB
B’C + B’BD + DB = B’C + DB
B’C + 0D + DB = B’C + DB
B’C + DB = B’C + DB

다음 2진수를 10진수로 변환해보세요.

1. 110111 = 55

2. 10000001 = 129

3. 11111100000 = 2016

4. 101010 = 42

다음 10진수를 2진수로 변환해보세요.

1. 10 = 1010

2. 27 = 11011

3. 86 = 1010110

4. 516 = 1000000100

다음 불 방정식을 logisim을 이용해 회로를 만들어보세요.(회로 이미지와 .circ파일 첨부)

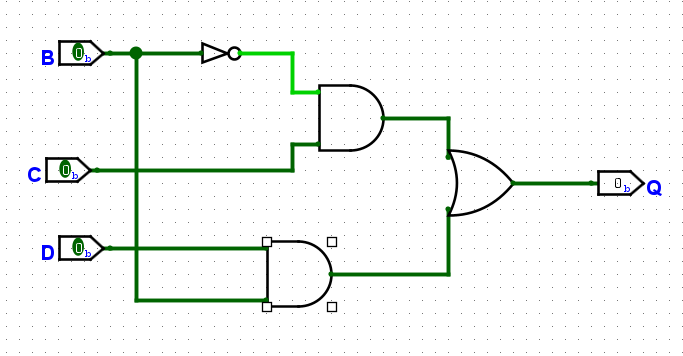

1. (B’C) + (DB)

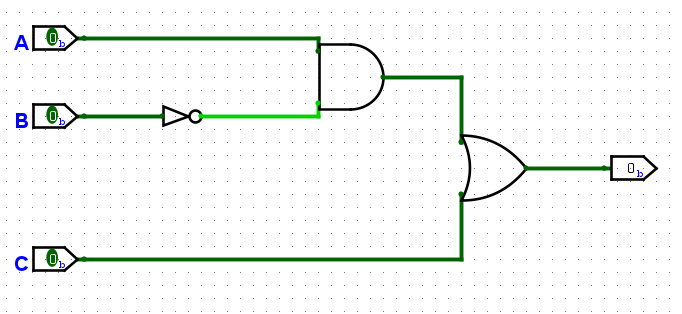

2. (AB’) +C

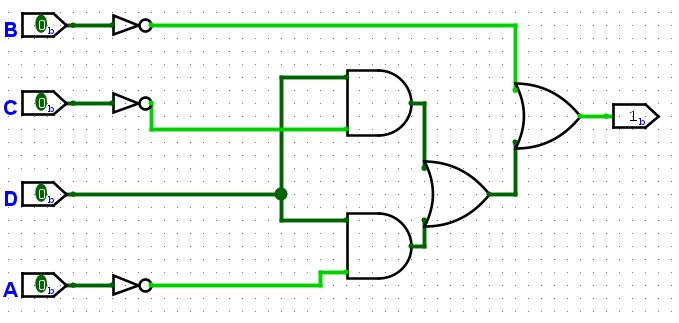

3. B’ + (DC’) + (DA’)

첨부파일 : https://www.notion.so/1-2056efa4d8778028bd01f329b4b3073e?source=copy_link
