미션 1

문제

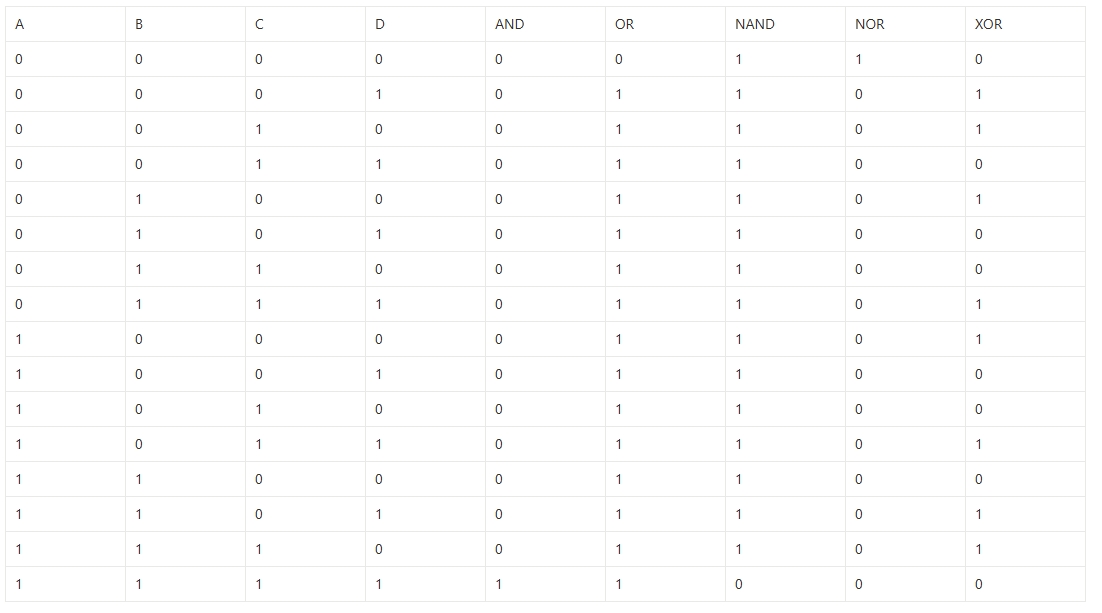

4입력 AND, OR, NAND, NOR, XOR 연산의 진리표를 작성해보세요.

답

미션 2

문제

다음 불 방정식들을 여러 방법을 이용해 간략화 해보세요.,

1. A( (BB)’+ 0A) + (CC)' = (AB’) +C
2. (B’B’) + (AD’ + (CA)’)D = B’ + (DC’) + (DA’)
3. (A’B) + B(B1 + BC) = B
4. B’(1C + BD) + DB = (B’C) + (DB)

답

AB' + C' = AB' + C
B' + AD' + CD' = B' + AD' + CD'
B = B
B'C + DB = B'C + DB

미션 3

문제

다음 2진수를 10진수로 변환해보세요.

1. 110111 =
2. 10000001 =
3. 11111100000 =
4. 101010 =

답

1. 55
2. 129
3. 2106
4. 42

미션 4

문제

다음 10진수를 2진수로 변환해보세요.

1. 10 =
2. 27 =
3. 86 =
4. 516 =

답

1. 1010
2. 11011
3. 1010110
4. 1000000100

미션 5

문제

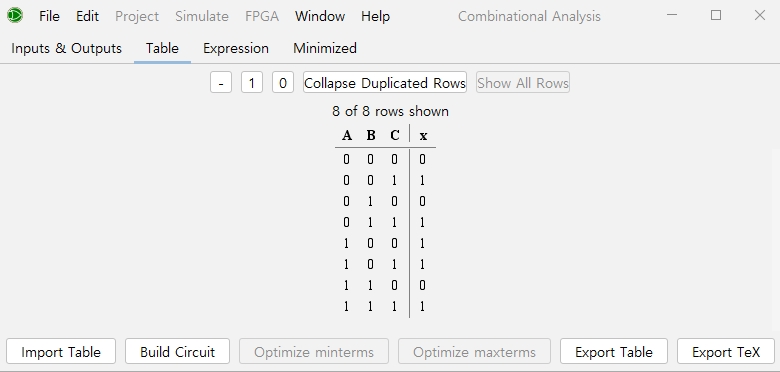

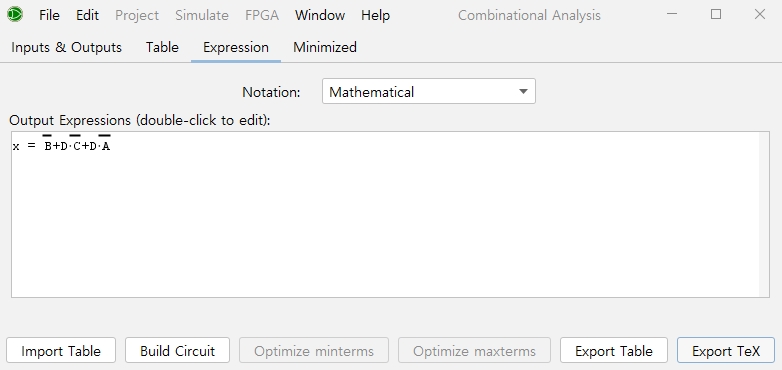

다음 불 방정식을 logisim을 이용해 회로를 만들어보세요.(회로 이미지와 .circ파일 첨부)

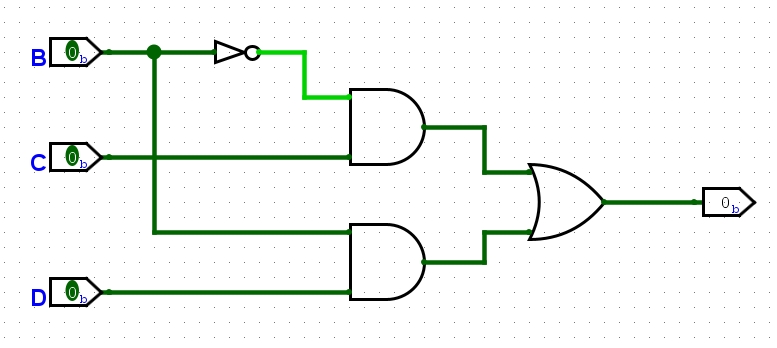

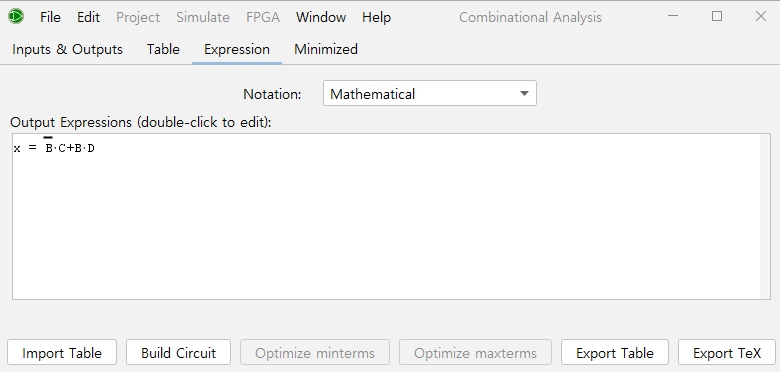

(B’C) + (DB)

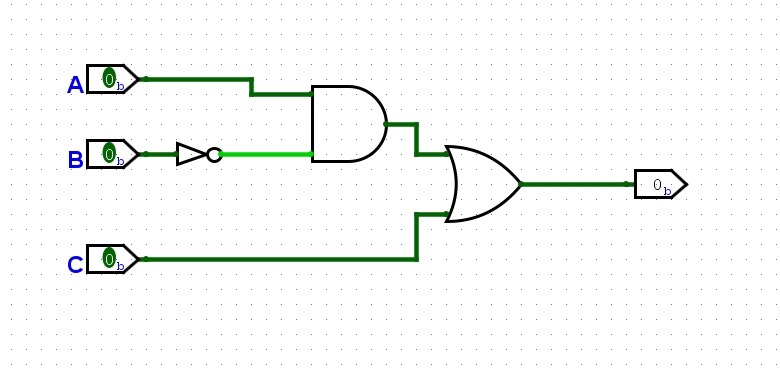

(AB’) + C

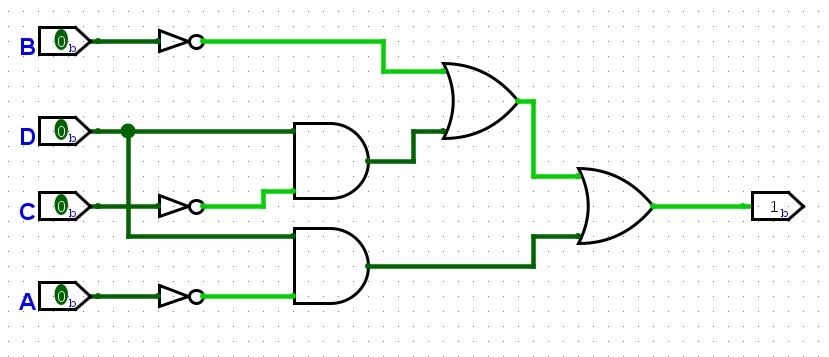

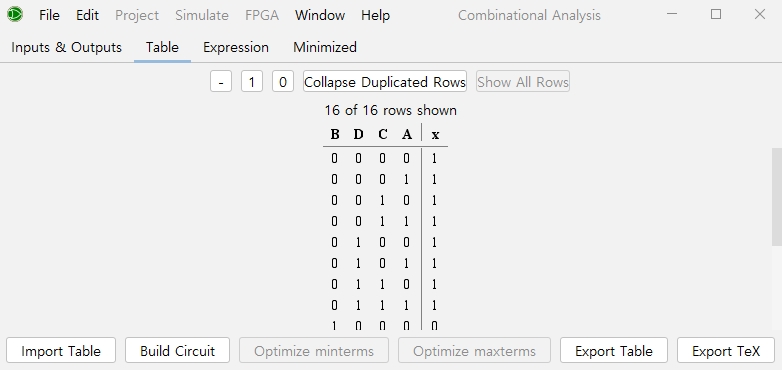

B’ + (DC’) + (DA’)

파일 공유 링크
