Wiring

Power

모든 Data Bit의 값이 1인 Constant 라고 생각할 수 있습니다.

Ground

모든 Data Bit의 값이 0인 Constant 라고 생각할 수 있습니다.

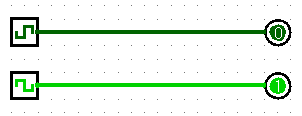

Clock

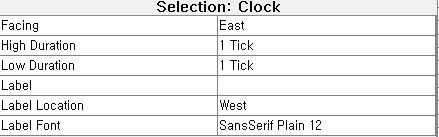

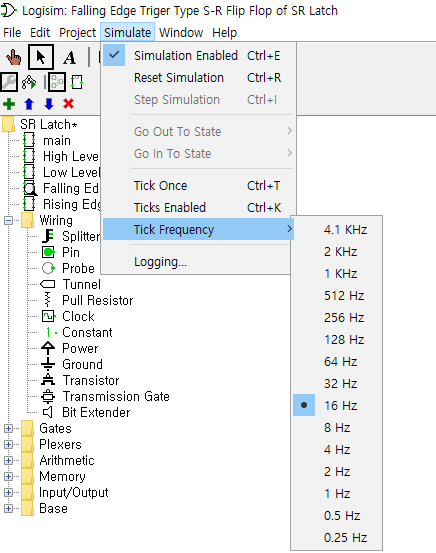

Simuate를 통해서 0과 1의 값이 반복하는 소자입니다. Ticks Enabled를 체크하면 Clock이 Simulate되기 시작하며, Tick Frequency로 Clock의 주기를 설정할 수 있습니다. High Duration : 해당 값만큼의 Tick이 발생하면 값이 0으로 변합니다. Low Duration : 해당 값만큼의 Tick이 발생하면 값이 1로 변합니다.
