Pin

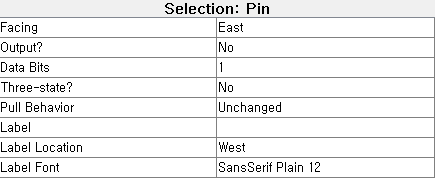

Pin Input과 Output으로 이용합니다. Facing : 해당 소자가 바라보는 방향을 결정합니다. Output? : Intput 인지, Output 인지에 대한 값 입니다. Subcircuit으로 사용될 때에 Input Port와 Output Port를 표시하는 기준이 됩니다. Three-state? : input이나, output의 값이 Three-state가 있을 수 있는지에 대한 값입니다. Pull Behavior : Input Pin에 대해서, Subcircuit 으로 사용될 때. 아직 입력값이 정해지지 않아서, 해당 Input이 Three-State인 경우에 어떤 값을 기본으로 가지고 있을지에 대한 값입니다. unchanged 값이라면 Floating Value를,  Pull up 이면 1의 값을, Pull down 이면 0의 값을 가지게 됩니다. Label : 해당 소자에 대한 라벨입니다. 같이 붙어 댕깁니다. Label Location : 라벨을 어느 방향에 둘건지에 대한 값입니다. Label Font : 라벨의 폰트 값입니다. 더 자세한 전문은 여기를 클릭 해 주세요.

Splitter

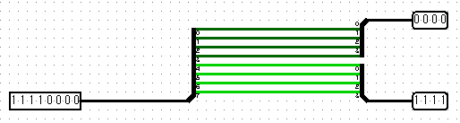

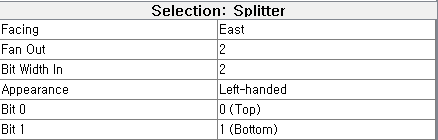

Splitter Splitter Attributes Logisim에서는 n bit Data에 대한 선을 한가닥의 선으로 표시하기 때문에, 필요에 따라 해당 n bit의 선을 부분부분으로 나누기 위해서 Splitter를 이용합니다. Fan Out : Spliter에서 뻗어나가는 선의 개수 입니다. Bit Width in : Spliter가 받아들이는 선의 개수. 즉 bit의 값입니다. Appearance : Splitter의 모양새를 결정하는 값입니다. Bit n : Spliter에서 뻗어나가는 각각의 데이터 선입니다. Fan out 에서 어떤 out 선을 따라서 나갈지에 대한 값입니다. 더 자세한 전문은 여기를 클릭 해 주세요.

Probe

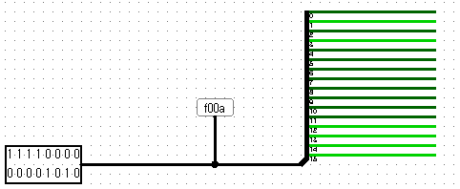

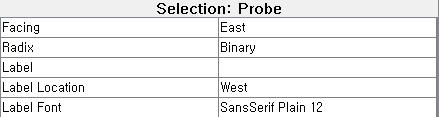

Probe Probe Attributes Circuit을 만들어가면서 회로가 복잡해지기 시작하면서. 회로가 제대로 작동하고 있는지, 해당 bit의 값을 때때로 확인할 필요가 있습니다. Probe는 해당 회로로 값이 제대로 전달되었는지 확인하기 위해서. 확인할 회로의 선을 하나 따와서 연결하면 해당 회로의 bit 값을 알 수 있습니다. Radix : 해당 Bit 값에 대한 표기법을 나타냅니다. 더 자세한 전문은 여기를 클릭 해 주세요.
